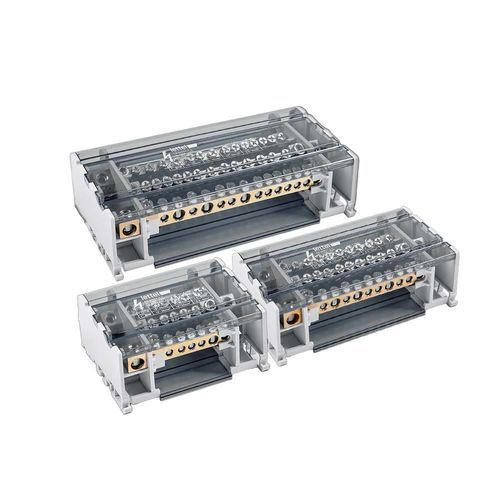

功率分路器 DDB-4B125

DIN导轨

概述
四极配电块 125 A，7、11 或 15 个接线点 – 侧面进线

电气特性

• 额定电流：125 A
• 额定电压：690 V AC
• 极数：4
• 每极接线数量及孔径：
  • DDB-407B125 – 7 个接线点：1 x Ø9.5 mm / 5 x Ø5.5 mm / 1 x Ø7.5 mm
  • DDB-411B125 – 11 个接线点：1 x Ø9.5 mm / 7 x Ø5.5 mm / 3 x Ø7.5 mm
  • DDB-415B125 – 15 个接线点：1 x Ø9.5 mm / 11 x Ø5.5 mm / 1 x Ø7.5 mm / 2 x Ø8.5 mm
• 电缆截面积：
  • 对 Ø9.5 mm：软线+压线端子 10–35 mm² / 软芯 10–35 mm²
  • 对 Ø8.5 mm：软线+压线端子 10–25 mm² / 软芯 10–35 mm²
  • 对 Ø7.5 mm：软线+压线端子 6–16 mm² / 软芯 10–25 mm²
  • 对 Ø5.5 mm：软线+压线端子 1.5–6 mm² / 软芯 2.5–6 mm²
• 拧紧力矩：2–3 Nm（Ø9.5 mm 为 6–7 Nm）
• 短路峰值电流 (Ipk)：30 kA
• DDB-415B125 短路峰值电流 (Ipk)：21 kA
• Icw：4.5 kA

结构

• 进线：侧面进线
• 导体块：高导电性铜
• 螺钉：镀锌钢
• 外壳：PA66-V0 底座 RAL7035，带可拆卸灰色半透明盖
• 安装：DIN 导轨或明装
• 防护等级：IP20
• 绝缘：极间及外壳底部设有绝缘板以隔离 DIN 导轨
• 尺寸 (长 x 高 x 深)：109 x 90 x 50 mm (DDB-407B125)；147 x 90 x 50 mm (DDB-411B125)；182 x 90 x 50 mm (DDB-415B125)

功能

• 用于带中性线的三相网络的安全且高效的电力分配
• 侧面接线便于端子接触，简化紧凑配电箱内的布线
• 高导电性铜块保证电流均匀分配并降低损耗
• 结构设计可承受电气及热应力

应用

• 专业电气安装、商业与工业配电箱
• 向多个带中性线的三相电路再分配电能
• 正面操作受限的电气柜和多出线系统

使用建议

• 按每种端子类型推荐的电缆截面积接线，确保良好接触并限制发热
• 对每个端子直径按要求施加拧紧力矩
• 根据配电箱结构选择 DIN 导轨或明装方式安装
• 进行维护前切断电源以保障安全
• 对软线使用压线端子以确保可靠连接并防止氧化
• 定期检查端子紧固情况及机械完整性
• 不得超过标注的 Ipk 和 Icw 值

型号与订购代码
代码 | 极数 | 额定电流 | 额定电压 (Un) | 输出数量 | 库存
DDB-407B125 | 四极 | 125 A | 690 V | 7 | instock
DDB-411B125 | 四极 | 125 A | 690 V | 11 | instock
DDB-415B125 | 四极 | 125 A | 690 V | 15 | instock

文档
产品系列手册可下载（产品数据表 PDF）。

技术参数

• 额定电流：125 A
• 额定电压：690 V AC
• 极数：4（四极）
• 可用接线数：7 / 11 / 15，视型号而定
• 导体材料：高导电性铜
• 防护等级：IP20
• 安装方式：DIN 导轨或明装
• 短路峰值电流 (Ipk)：30 kA（DDB-415B125 为 21 kA）
• Icw：4.5 kA
• 尺寸：见型号（109 x 90 x 50 mm；147 x 90 x 50 mm；182 x 90 x 50 mm）
