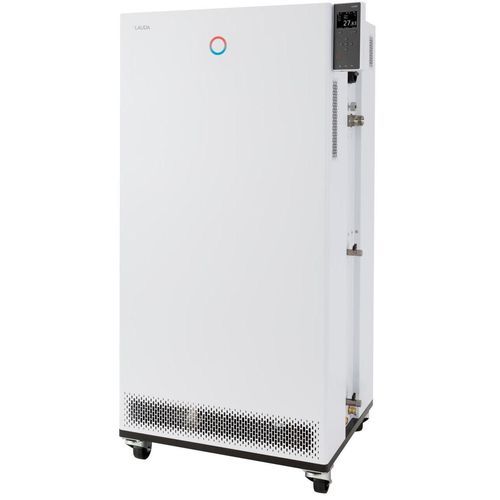

液晶显示屏温度调节器 Integral IN 1850 XTW

带触摸屏PID水

产品概述
通过设备上的彩色TFT显示屏或可选的触控操作单元操作 Integral IN 1850 XTW 过程恒温器。该设备集成冷却功能与先进泵系统，用于外部回路的动态温度控制。

性能特征

• 用于外部回路动态温度控制的集成冷却系统过程恒温器
• 具有已保存物性数据的温控介质管理功能
• ATEX 认证的可燃气体报警传感器，带报警与自动切断功能，并提供上级安全系统的外部状态接口
• 用于确定控制参数的 Self-adapt 自适应功能
• 强力 LAUDA Variopump（加压泵），具有 8 个可选输出档位或出口压力控制选项
• 通过浮动触点实现远程故障信号
• 具有 150 段温度/时间程序的程序器，可分为 5 个程序，针对温度斜坡进行了优化
• 集成 Web 服务器，可通过 PC、平板或智能手机在局域网内通过浏览器操作；通过认证和加密实现安全数据传输
• 彩色 TFT 显示，可同时显示实际值与设定值并以图形方式展示温度曲线
• 通过光标和软键便捷输入；设有专用 Tmax 键用于过温保护
• 带黑色急停按钮及远程释放接点的快速停止功能
• PowerAdapt 系统根据电源情况利用允许的最大加热量
• 标配 USB 和 Ethernet 接口；可选扩展最多 2 个附加接口模块（RS232/485、Profibus、模拟、接点或 EtherCAT）
• 泵压数字显示
• 冷凝器冷却：水冷
• 清晰文本菜单导航；6 种可选界面语言：DE, EN, FR, ES, IT, RU
• SelfCheck 助手用于系统诊断
• 用于内外部控制的全电子连续 PID 控制器
• 低液位检测与可调过温保护，带声报警，适用于可燃与不可燃液体
• 集成外部 Pt100 接口；可通过接口模块接入第二个外部 Pt100
• 可调节的内置旁通阀
• 超小内部容积与大容量非恒温膨胀罐（冷液层系统）
• 可使用天然冷媒

工作范围

• 最小工作温度：-50 °C
• 最大工作温度：220 °C
• 温度稳定性：0.05 ± K

冷却能力（泵级与介质）— 示例表
温度 | 泵级 | 回火介质 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 传热油 | 20 kW | 20 kW
100 °C | 8 | 传热油 | 20 kW | 20 kW
20 °C | 8 | 乙醇 | 20 kW | 20 kW
10 °C | 8 | 乙醇 | 17.8 kW | 20 kW
0 °C | 8 | 乙醇 | 13.2 kW | 15.5 kW
-10 °C | 8 | 乙醇 | 9.4 kW | 10.8 kW
-20 °C | 4 | 乙醇 | 6.8 kW | 7.8 kW
-30 °C | 4 | 乙醇 | 4.2 kW | 5.4 kW
-40 °C | 4 | 乙醇 | 2.2 kW | 2.7 kW
-50 °C | 2 | 乙醇 | 1.35 kW | 1.6 kW


数据表
Integral IN 1850 XTW 的数据表可用（产品专用数据表在页面中引用）。

技术特征 / 规格

• 工作温度范围：-50 ... 220 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.05 ± K
• 最大加热功率：16 kW
• 最大功耗：18 kW
• 电流消耗：25 A
• 最大输送压力：6.0 bar
• 泵最大输送流量（压力）：120 L/min
• 进/出口连接螺纹（外侧）：M38 x 1.5
• 进/出口软管尺寸：1"
• 最小灌注体积：8 L
• 最大灌注体积：28.6 L
• 水冷连接螺纹（外侧）：3/4"
• 建议冷却水温度：15 °C
• 冷却水温度最大值：30 °C
• 冷却水流量：24 L/min
• 冷却水最小压差：0.8 bar
• 冷却水最大压力：10 bar
• 尺寸（宽x深x高）：760 x 650 x 1605 mm
• 重量：291 kg
• 声压级：58 dB(A)
• 电源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 电源插头：带插头的电源线（IEC 60309，5 针，CEE，红色，32 A）
