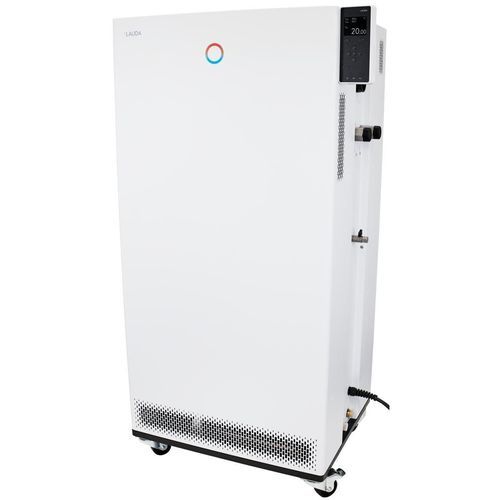

液晶显示屏温度调节器 Integral IN 1330 TW

数字油可编程

产品简介
通过模块化接口概念，Integral IN 1330 TW 过程恒温器可灵活集成到工业流程中。设备标配以太网、USB 和集成 Pt100 接口，并可通过最多两个接口模块扩展功能。

性能特征

• 带集成冷却系统的过程恒温器，用于外部回路的动态温度控制
• 具有存储物性数据的传热介质管理
• 用于内部和外部控制的全电子连续 PID 控制器
• 具有声响报警的低液位和可调过温保护，适用于可燃和不可燃液体
• 标配 USB 和以太网接口；支持通过 U 盘导出数据
• 可升级最多 2 个额外接口模块（RS232/485、Profibus、模拟、接点或 EtherCAT）
• 泵压数字显示
• 冷凝器水冷
• 彩色 TFT 显示器同时显示实际值与设定值并绘制温度曲线
• 通过光标和软键便捷输入；设有 Tmax 过温按键
• Self-adapt 自适应功能用于确定控制参数
• 极强的压力泵
• 集成外部 Pt100 接口；通过接口模块可实现第二外部 Pt100
• 程序器具有 150 个温度/时间段，可分为 5 个程序
• 集成 Web 服务器支持在局域网通过浏览器操作（PC、平板、智能手机），并通过认证与加密保证数据安全
• 使用符合欧盟法规（573/2024）的 HFC 冷媒
• 清晰文本菜单导航，支持 6 种语言（DE, EN, FR, ES, IT, RU）
• SelfCheck 系统诊断助手
• PowerAdapt 系统在不超载电源的前提下使用最大允许加热功率
• 用于内部循环的附加泵
• 通过浮动触点实现远程故障指示
• 用于限压的可调旁路
• SmartCool 节能数字冷却管理系统，含压缩机启停控制

工作范围

• 最小工作温度：-32 °C
• 最大工作温度：150 °C
• 温度稳定性：0.1 ± K

技术参数（部分）
工作温度范围：-32 … 150 °C
环境温度范围：5 … 40 °C
温度稳定性：0.1 ± K
最大加热功率：16 kW
最大功率消耗：18 kW
电流消耗：25 A
最大排放压力：5.5 bar（50 Hz）、7.0 bar（60 Hz）
泵最大流量（压力）：60 L/min（50 Hz）；70 L/min（60 Hz）
进/出口连接螺纹（外侧）：M38 x 1.5
进/出口软管尺寸：1"
最小灌注体积：9.7 L
最大灌注体积：25.5 L
水冷连接螺纹（外侧）：3/4"
建议冷却水温度：15 °C
冷却水最高温度：30 °C
冷却水流量：15.5 L/min
冷却水最小压差：0.8 bar
冷却水最大压力：10 bar
尺寸（宽x深x高）：760 x 650 x 1605 mm
重量：225 kg
声压级：62 dB(A)
电源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
电源插头：带插头的电源线（IEC 60309，5 针，CEE，红色，32 A）

冷却能力（示例）
100 °C | 传热油 | 13 kW（50 Hz）| 13 kW（60 Hz）
20 °C | 乙醇 | 13 kW | 13 kW
10 °C | 乙醇 | 10 kW | 10 kW
0 °C | 乙醇 | 7.6 kW | 7.6 kW
-10 °C | 乙醇 | 5.4 kW | 5.4 kW
-20 °C | 乙醇 | 3.4 kW | 3.4 kW
-30 °C | 乙醇 | 1.7 kW | 1.7 kW


关键规格

• 型号：Integral IN 1330 TW
• 设备类型：带集成冷却系统的过程恒温器
• 标准接口：Ethernet、USB、集成 Pt100；可通过模块扩展（RS232/485、Profibus、模拟量、接点、EtherCAT）
• 控制：全电子连续 PID，Self-adapt 自适应
• 显示与编程：彩色 TFT，程序器 150 段 / 5 程序
• 泵：最大流量 60 L/min（50 Hz）/ 70 L/min（60 Hz）
• 灌注体积：9.7 – 25.5 L
• 尺寸 / 重量：760 x 650 x 1605 mm / 225 kg
• 噪声级别：62 dB(A)
