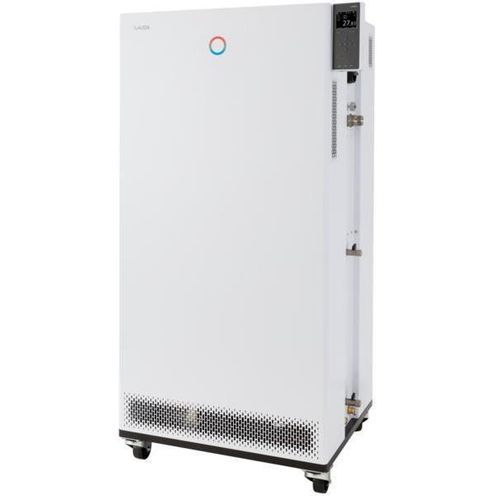

电子恒温器 Integral IN 2040 XTW

可调节可编程400 VAC

产品概述
可通过机身前面的彩色TFT显示屏操作 Integral 过程恒温器，或可选配触摸操作单元。该装置集成受控加热、内置制冷和可控循环泵，用于对外部回路进行温度调节。

主要特性

• 带集成制冷系统的过程恒温器，用于外部回路的动态温度控制
• 带物性数据存储的传热介质管理
• 黑色按键实现快速停止，并带远程释放接点
• PowerAdapt 系统，根据电源条件优化可用加热功率的使用
• 标配 USB 与以太网接口；可选 2 个额外接口模块（RS232/485、Profibus、模拟量、接点、EtherCAT）
• 泵压数字显示与可调节的集成旁通阀
• 采用变速压缩机的 SmartCool 数字冷却控制
• 彩色 TFT 同时显示实际值与设定值，并可图形化温度曲线
• 全电子连续 PID 控制；具 SelfAdapt 自适应与 SelfCheck 诊断功能
• 低液位保护与可调过温保护（带报警），适用于可燃与不可燃介质
• LAUDA Variopump 加压泵，8 档输出或回流压力控制
• 内置网页服务器，支持在局域网内通过浏览器（PC/平板/手机）操作，传输经身份认证与加密
• 支持天然制冷剂 CO2

工作范围

• 最小工作温度：-45 °C
• 最大工作温度：200 °C
• 温度稳定性：0.05 ± K

技术参数（按 DIN 12876）

• 工作温度范围：-45 … 200 °C
• 环境温度范围：5 … 40 °C
• 温度稳定性：0.05 ± K
• 加热功率最大值：16 kW
• 最大功率消耗：18 kW
• 电流消耗：25 A
• 最大排出压力：6.0 bar
• 泵最大流量（压力）：120 L/min
• 进/出口连接螺纹（外侧）：M38 x 1,5
• 进/出口软管尺寸：1″
• 灌注容量：最小 10.5 L / 最大 30 L
• 水冷连接螺纹（外侧）：3/4″
• 建议冷却水温度：15 °C（最高 20 °C）
• 冷却水流量：45 L/min
• 冷却水最小压差：0.8 bar；最大：10 bar
• 外形尺寸（宽×深×高）：760 × 650 × 1605 mm
• 重量：454 kg
• 噪声级：61 dB(A)
• 电源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 电源插头：带插头的电源线（IEC 60309，5 针，CEE，红色，32 A）

冷却能力（示例）
温度 | 泵级 | 调温介质 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 传热油 | 20.8 kW | 20.8 kW
100 °C | 8 | 传热油 | 20.8 kW | 20.8 kW
20 °C | 8 | 乙醇 | 20.8 kW | 20.8 kW
10 °C | 8 | 乙醇 | 20.5 kW | 20.5 kW
0 °C | 8 | 乙醇 | 17.8 kW | 17.8 kW
-10 °C | 8 | 乙醇 | 14 kW | 14 kW
-20 °C | 4 | 乙醇 | 10.5 kW | 10.5 kW
-30 °C | 4 | 乙醇 | 6.6 kW | 6.6 kW
-40 °C | 4 | 乙醇 | 3.5 kW | 3.5 kW
-45 °C | 4 | 乙醇 | 2.2 kW | 2.2 kW
