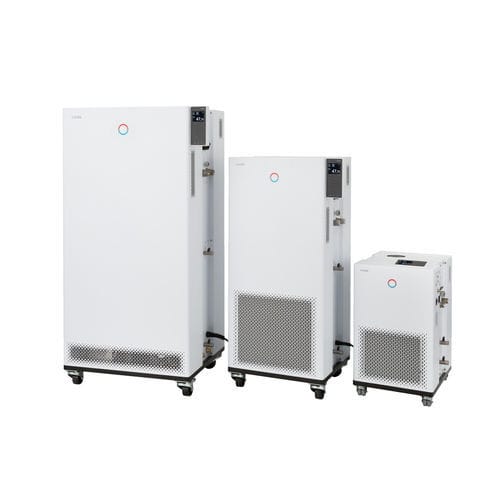

电子恒温器 Integral IN 530 T

可调节可编程继电器

产品简介
Integral IN 530 T 是一款模块化过程恒温器，适用于外部回路的动态温度控制。设备标配以太网、USB 和外部 Pt100 端口；可通过模块扩展其它接口和通信协议。机内集成电子 PID 控制、温度/时间编程器及制冷系统，适用于工业工艺控制。

性能特征

• 带集成制冷系统的过程恒温器，用于外部回路的动态温度控制
• 传热介质管理并保存物性数据
• 全电子连续 PID 控制器，支持内外回路控制
• 低液位检测及可调过温保护，带声响报警，适用于可燃及不可燃介质
• 集成外部 Pt100 接口；可通过模块增加第二外部 Pt100
• 具有 150 段温度/时间编程器，可分为 5 个程序
• 集成 Web 服务器，支持浏览器操作（PC、平板、手机），传输经认证和加密保护
• 采用符合欧盟 F‑Gas 监管（EU 573/2024）的传统 HFC 冷媒
• 彩色 TFT 显示屏，同步显示实际值与设定值并图形显示温度曲线
• 通过光标和软键便捷输入；附加 Tmax 键用于过温保护
• Self‑adapt 自整定功能用于确定控制参数
• 大流量高压泵，带数字压力显示与可调旁通
• 浮动触点实现远程故障信号
• SmartCool 节能数字冷却管理，含压缩机启停控制
• SelfCheck 系统诊断助手与 PowerAdapt 电源优化功能
• 标配 USB 与 Ethernet 接口；可添加至多 2 个接口模块（RS232/485、Profibus、模拟、触点、EtherCAT）
• 冷凝器冷却方式：风冷

工作范围

• 最低工作温度：-32 °C
• 最高工作温度：120 °C
• 温度稳定性：0.05 ± K

技术参数（依据 DIN 12876）

• 工作温度范围：-32 ... 120 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.05 ± K
• 最大加热功率：8 kW
• 最大功率消耗：11 kW
• 电流消耗：16 A
• 最大排出压力：3.5 bar（50 Hz），4.6 bar（60 Hz）
• 泵最大流量（压力）：40 L/min（50 Hz）；65 L/min（60 Hz）
• 进/出接口螺纹（外侧）：G 3/4"
• 进/出软管尺寸：3/4"
• 最小注入量：7.2 L
• 最大注入量：20.5 L
• 尺寸（宽 x 深 x 高）：560 x 550 x 1325 mm
• 重量：149 kg
• 声压级：66 dB(A)
• 电源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 电源插头：带插头电源线（IEC 60309，5 极，CEE，红色，16 A）

冷却能力（摘录）
温度 | 调节介质 | 冷却能力 50 Hz | 冷却能力 60 Hz
100 °C | 传热油 | 5 kW | 5 kW
20 °C | 乙醇 | 5 kW | 5 kW
10 °C | 乙醇 | 4.5 kW | 4.5 kW
0 °C | 乙醇 | 3.8 kW | 3.8 kW
-10 °C | 乙醇 | 2.6 kW | 2.6 kW
-20 °C | 乙醇 | 1.5 kW | 1.5 kW
-30 °C | 乙醇 | 0.6 kW | 0.6 kW

技术汇总

• 型号：Integral IN 530 T
• 用途：带集成制冷的过程恒温器，用于外部回路的动态温控
• 控制：全电子连续 PID，内外控制
• 接口：标配 Ethernet、USB，集成外部 Pt100，可通过模块扩展（RS232/485、Profibus、模拟、触点、EtherCAT）
• 编程：150 段温度/时间，可分 5 个程序
• 泵：大功率，数字压力显示，可调旁通
• 冷媒：非可燃 HFC，F‑Gas 合规
