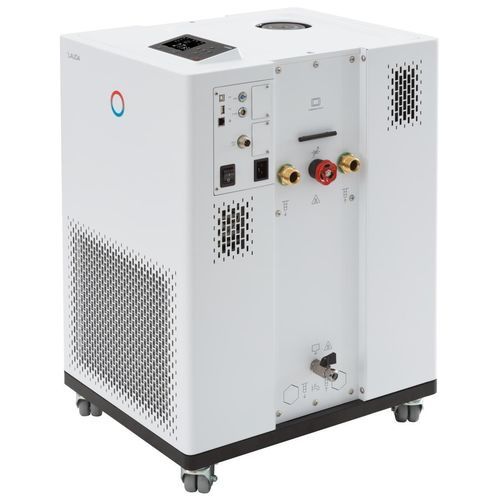

电子恒温器 Integral IN 230 TW

可调节可编程继电器

产品概述
模块化接口设计，可将 Integral IN 230 TW 过程恒温器灵活集成到工业温控回路。设备标配 Ethernet、USB 和 Pt100 接口，额外接口与通信协议可通过模块扩展。内置制冷系统可实现外部回路的动态温度控制。

性能特征

• 带集成冷却系统的过程恒温器，用于外部回路的动态温度控制
• 传热介质管理，带物性参数存储
• 用于内部和外部控制的全电子连续控制器，带 PID 动作
• 低液位保护与可调过温保护，配有声报警，适用于可燃与不可燃液体
• 内置外部 Pt100 接口；通过接口模块可增加第二外部 Pt100
• 带 150 段温度/时间程序器，可分为 5 个程序，优化温度斜坡控制
• 集成 Web 服务器，可通过 PC、平板或智能手机在局域网浏览器中操作，采用认证与加密保证数据安全
• 采用符合欧盟法规 (EU) 573/2024 的 HFC 制冷剂
• 彩色 TFT 显示，同时显示实际值与设定值并图示温度曲线
• 通过光标和软键便捷输入，配有专用 Tmax 键用于过温保护
• 自适应功能用于自动确定控制参数
• 极为强劲的压力泵，带数字泵压显示
• 通过浮动触点提供远程故障指示
• 可调旁通用于压力限制
• SmartCool 系统用于节能的数字冷却管理，包含压缩机启停控制
• 明文菜单导航，可选语言 DE, EN, FR, ES, IT, RU
• SelfCheck 助手用于系统诊断
• PowerAdapt 系统根据供电条件最大化可用加热量
• 标配 USB 和 Ethernet 接口
• 可选扩展最多 2 个接口模块（RS232/485、Profibus、模拟量、接点或 EtherCAT）
• 冷凝器冷却：水

工作范围

• 最小工作温度：-32 °C
• 最大工作温度：120 °C
• 温度稳定性：0.05 ± K

冷却能力（50 Hz）
温度 | 回火介质 | 冷却能力 50 Hz
100 °C | 传热油 | 2.3 kW
20 °C | 乙醇 | 2.3 kW
10 °C | 乙醇 | 2.3 kW
0 °C | 乙醇 | 1.9 kW
-10 °C | 乙醇 | 1.3 kW
-20 °C | 乙醇 | 0.75 kW
-30 °C | 乙醇 | 0.35 kW


零件编号
L002665

特征 / 技术规格

• 工作温度范围：-32 ... 120 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.05 ± K
• 最大加热功率：2.7 kW
• 最大功率消耗：3.7 kW（16 A）
• 最大排出压力：3.5 bar
• 泵最大输送（压力）流量：40 L/min
• 进/出口连接螺纹（外）：G 3/4"
• 进/出口软管尺寸：3/4"
• 最小灌注体积：3.6 L
• 最大灌注体积：8.7 L
• 水冷连接螺纹（外）：3/4"
• 建议冷却水温：15 °C；最高：30 °C
• 冷却水流量：3 L/min；最小压差：0.8 bar；最高压力：10 bar
• 尺寸（宽×深×高）：430 x 550 x 760 mm
• 重量：85 kg
• 声压级：60 dB(A)
• 电源：230 V；50 Hz（带角型插头的电源线 CEE7/7）
