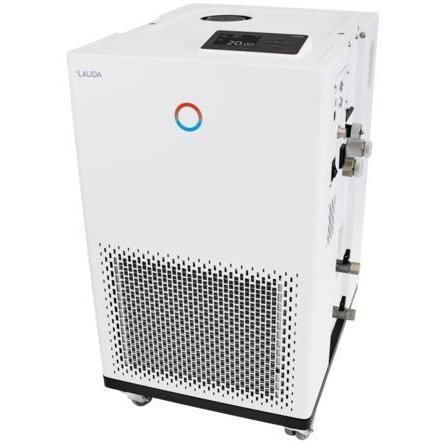

电子恒温器 Integral IN 150 XT

可编程230 Vac用于冷热

产品概述
可通过设备上的彩色TFT显示屏操作Integral过程恒温器，或选配带触摸显示屏的直观控制单元进行操作。该装置用于外部回路的动态温度控制，并提供本地与网络操作的连接功能。

性能特征

• 用于外部回路动态温度控制的内置冷却系统的过程恒温器
• 带有已存储物性数据的传热介质管理
• 用于内部和外部控制的全电子连续PID控制器
• 低液位保护和可调过温保护，带声报警（适用于可燃和不可燃液体）
• 集成外部Pt100接口，且可通过接口模块扩展第二个外部Pt100
• 集成且可调的旁通阀；极小的内部容积与大型非恒温膨胀容器（冷液层系统）
• 空气冷却冷凝器，配合SmartCool实现节能的数字冷却管理
• 彩色TFT显示，可同时显示实际值与设定值并图示温度曲线
• 通过光标和软键便捷输入；带专用Tmax键用于过温保护
• 自适应功能可自动确定控制参数
• LAUDA Variopump（加压泵），8档可选输出或出流压力控制；具有泵压数字显示
• 通过浮动触点实现远程故障指示
• 可编程器支持最多150个温度/时间段，最多可分为5个程序
• 内置Web服务器，支持在局域网通过浏览器操作（PC、平板、智能手机），传输通过认证与加密保护
• 按照欧盟法规 (EU) 573/2024 使用传统制冷剂（HFC）
• 明文菜单导航，可选择语言：DE、EN、FR、ES、IT、RU
• SelfCheck 系统诊断助手；PowerAdapt 按电源允许最大化加热功率的使用

工作范围

• 最小工作温度：-45 °C
• 最大工作温度：220 °C
• 温度稳定性：0.05 ± K

技术参数（按 DIN 12876）

• 工作温度范围：-45 ... 220 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.05 ± K
• 最大加热功率：3.5 kW
• 最大功耗：3.7 kW
• 电流消耗：16 A
• 最大排出压力：3.1 bar
• 泵最大输送流量（压力）：65 L/min
• 进/出口连接螺纹（外部）：M30 x 1,5
• 进/出口软管尺寸：3/4″
• 最小注液量：2.5 L
• 最大注液量：8.7 L
• 尺寸（宽 x 深 x 高）：430 x 550 x 760 mm
• 重量：106 kg
• 噪声级：60 dB(A)
• 电源示例：230 V; 50 Hz（视配置而定）
• 电源插头示例：带折角 Schuko 插头的电源线（CEE7/7）

冷却能力（50 Hz）
200 °C | 泵级 8 | 传热油 | 1.5 kW
100 °C | 泵级 8 | 传热油 | 1.5 kW
20 °C | 泵级 8 | 乙醇 | 1.5 kW
10 °C | 泵级 8 | 乙醇 | 1.5 kW
0 °C | 泵级 8 | 乙醇 | 1.3 kW
-10 °C | 泵级 8 | 乙醇 | 1 kW
-20 °C | 泵级 4 | 乙醇 | 0.7 kW
-30 °C | 泵级 4 | 乙醇 | 0.3 kW
-40 °C | 泵级 4 | 乙醇 | 0.06 kW
-45 °C | 泵级 2 | 乙醇 | 0.02 kW


资料 / 文档
Integral IN 150 XT 的数据表可用（见产品下载）。

特征 / 技术规格

• 型号：Integral IN 150 XT
• 控制类型：电子PID（内部或外部）
• 传感器接口：内置Pt100；可选通过模块增加第2个Pt100
• 泵：LAUDA Variopump，8级可选或压力控制
• 保护：低液位保护与可调过温保护（带声报警）
• 控制 / 接口：彩色TFT、内置Web服务器、USB、Ethernet；可选模块 RS232/485、Profibus、EtherCAT、模拟、触点
• 编程：150个温度/时间段，分为5个程序
• 制冷：空气冷凝器，SmartCool节能控制
• 符合性：冷媒（HFC）符合 (EU) 573/2024
