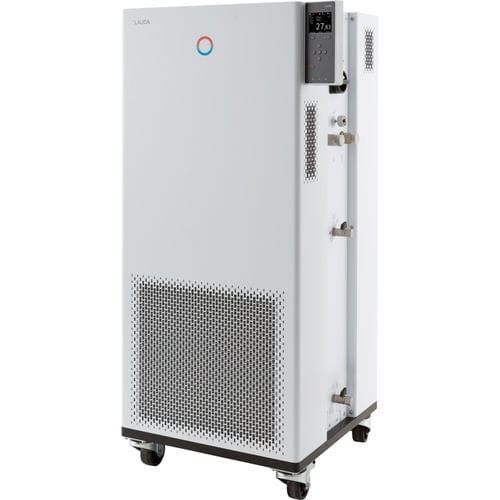

加热恒温槽 Integral IN 280 XT

循环式数码显示屏自动

概述
可通过设备上的彩色TFT显示屏操作Integral过程恒温器，或可选配带触摸显示屏的直观控制单元以获得扩展功能，适用于工业温度控制应用。

性能特征

• 用于外部回路动态温度控制的带集成冷却系统的过程恒温器
• 具有已存储物性数据的传热介质管理
• 用于内部和外部控制的具有PID特性的全电子连续控制器
• 低液位检测和可调节的过温保护，带声响报警（适用于可燃和不可燃液体）
• 集成外部Pt100接口；通过接口模块可实现第二个外部Pt100接入
• 集成且可调的旁通阀
• 内置Web服务器，可在局域网中通过浏览器（PC、平板、智能手机）操作，传输采用认证与加密以确保安全
• 冷凝器冷却：空气冷却
• 彩色TFT显示屏，可同时显示实际值与设定值并图形化显示温度曲线
• 通过光标和软键便于输入；配备Tmax键以实现过温保护
• 自适应功能用于自动确定控制参数
• 强力LAUDA Variopump（加压泵），具有8档可选输出或出水压力控制
• 通过浮动触点实现远程故障指示
• 程序器含150个温度/时间段，可分为5个程序（针对温度斜坡优化）
• 极小的内部容积与大型非温控膨胀容器（冷流体层系统）
• 按欧盟法规(EU) 573/2024 使用传统冷媒 (HFC)
• 明文菜单导航，可选六种语言：DE, EN, FR, ES, IT, RU
• SelfCheck 助手用于系统诊断
• PowerAdapt 系统可在不超载电源的情况下使用允许的最大加热量
• 标配 USB 与 Ethernet 接口；可选最多扩展 2 个附加接口 (RS232/485, Profibus, 模拟, 触点 或 EtherCAT 模块)
• 泵压数字显示
• SmartCool 系统用于节能的数字冷却管理，包括压缩机启停控制

工作范围

• 最小工作温度：-80 °C
• 最大工作温度：220 °C
• 温度稳定性：0.05 ± K

冷却能力（示例表）
温度 | 泵级 | 调温介质 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 传热油 | 1.6 kW | 1.6 kW
100 °C | 8 | 传热油 | 1.6 kW | 1.6 kW
20 °C | 8 | 乙醇 | 1.6 kW | 1.6 kW
10 °C | 8 | 乙醇 | 1.55 kW | 1.55 kW
0 °C | 8 | 乙醇 | 1.5 kW | 1.5 kW
-10 °C | 8 | 乙醇 | 1.5 kW | 1.5 kW
-20 °C | 4 | 乙醇 | 1.7 kW | 1.7 kW
-30 °C | 4 | 乙醇 | 1.7 kW | 1.7 kW
-40 °C | 4 | 乙醇 | 1.65 kW | 1.65 kW
-50 °C | 4 | 乙醇 | 1.4 kW | 1.4 kW
-60 °C | 4 | 乙醇 | 0.85 kW | 0.85 kW
-70 °C | 4 | 乙醇 | 0.35 kW | 0.35 kW
-80 °C | 2 | 乙醇 | 0.15 kW | 0.15 kW


特征 / 规格

• 型号：Integral IN 280 XT
• 工作温度范围：-80 ... 220 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.05 ± K
• 最大加热功率：4 kW
• 最大功率消耗：9 kW
• 电流消耗：13.5 A
• 最大输送压力：3.1 bar
• 泵最大输送流量（压力）：65 L/min
• 输入/输出连接螺纹（外部）：M30 x 1.5
• 最小灌注容积：4.8 L；最大：17.2 L
• 尺寸（宽 x 深 x 高）：560 x 550 x 1325 mm
• 重量：198 kg
• 声压级：63 dB(A)
• 电源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 电源插头：带插头的电源线（IEC 60309，5 极，CEE，红色，16 A）
