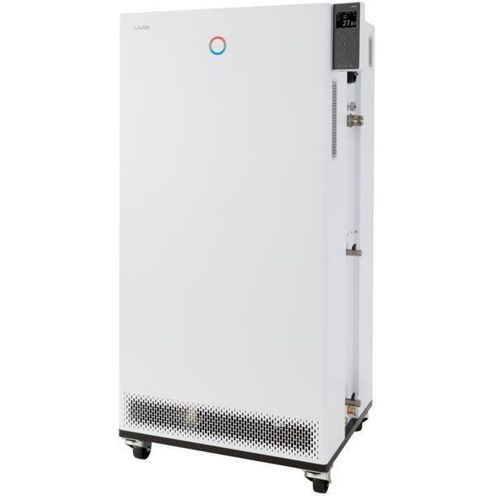

液晶显示屏温度调节器 Integral IN 1590 XTW

带触摸屏遥控油

产品简介
通过设备内置的彩色TFT显示屏操作Integral过程恒温器，或可选配直观的触控操作单元。该机将集成制冷系统与强大的LAUDA Variopump泵相结合，能够在-90 °C至220 °C范围内对外部回路进行动态温度控制。

性能特征

• 带集成制冷的过程恒温器，用于外部回路的动态控温
• 具有已存储物性数据的传热介质管理功能
• 用于内外部控制的全电子连续PID控制器
• 低液位保护和可调过温保护，带声光报警，适用于可燃和不可燃液体
• 集成外部Pt100接口；通过接口模块可实现第二个外部Pt100
• 集成可调旁通阀
• 非常小的内部容积和大型无温控膨胀容器（冷液层系统）
• 冷凝器冷却方式：水冷
• 彩色TFT显示，可同时显示实际值和设定值并图示温度曲线
• 通过光标和软键轻松输入；具备专用Tmax过温键
• 自适应功能用于确定控制参数
• LAUDA Variopump（加压泵），具有8档可选输出或出流压力控制
• 通过浮动触点实现远程故障指示
• 程序器含150个温度/时间段，可分为最多5个程序
• 集成Web服务器，支持PC/平板/手机的浏览器远程操作，支持认证和加密的安全传输
• 采用符合欧盟F气体法规（EU）573/2024的传统制冷剂（HFC）
• 明文菜单导航，可选六种语言：DE, EN, FR, ES, IT, RU
• SelfCheck助手机系统诊断
• PowerAdapt系统可根据电源条件最大化可用加热量
• 标准配备USB和以太网接口，支持USB数据导出
• 可选最多增加2个接口模块（RS232/485、Profibus、模拟量、接点或EtherCAT模块）
• 泵压数字显示
• SmartCool系统实现节能数字制冷管理，包括压缩机开/关控制

工作范围

• 最小工作温度：-90 °C
• 最大工作温度：220 °C
• 温度稳定性：0.05 ± K

冷却能力（选值）
温度 | 泵级 | 调温介质 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 传热油 | 18.5 kW | 18.5 kW
100 °C | 8 | 传热油 | 18.5 kW | 18.5 kW
20 °C | 8 | 乙醇 | 18.5 kW | 18.5 kW
10 °C | 8 | 乙醇 | 15 kW | 16 kW
0 °C | 8 | 乙醇 | 11.5 kW | 12.2 kW
-10 °C | 8 | 乙醇 | 8.7 kW | 9 kW
-20 °C | 4 | 乙醇 | 8.5 kW | 9 kW
-30 °C | 4 | 乙醇 | 8.5 kW | 9 kW
-40 °C | 4 | 乙醇 | 7.5 kW | 8.5 kW
-50 °C | 4 | 乙醇 | 6 kW | 7 kW
-60 °C | 4 | 乙醇 | 4 kW | 5.2 kW
-70 °C | 4 | 乙醇 | 2.2 kW | 3.4 kW
-80 °C | 4 | 乙醇 | 0.9 kW | 1.5 kW
-90 °C | 2 | 乙醇 | 0.35 kW | 0.5 kW

技术参数（节选）

• 工作温度范围：-90 ... 220 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.05 ± K
• 最大加热功率：12 kW
• 最大功率消耗：19 kW
• 电流消耗：30 A
• 最大排压：3.1 bar
• 泵最大流量（压力）：65 L/min
• 进/出口连接螺纹（外侧）：M38 x 1,5
• 进/出口软管尺寸：1"
• 最小灌注量：10 L
• 最大灌注量：30.6 L
• 水冷连接螺纹（外侧）：3/4"
• 建议冷却水温度：15 °C
• 冷却水温度上限：30 °C
• 冷却水流量：26 L/min
• 冷却水最小压差：0.8 bar
• 冷却水最大压力：10 bar
• 外形尺寸（宽x深x高）：760 x 650 x 1605 mm
• 重量：356 kg
• 声压级：65 dB(A)
• 电源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 电源插头：带插头的电源线（IEC 60309，5针，CEE，红色，32 A）
