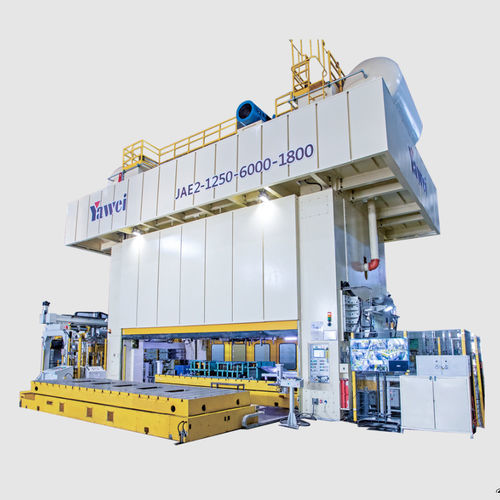

机械压力机 JAE2 series

成形伸拉用于钢板

概述

• 采用通用化、标准化、模块化设计，适用于连续冲压与重型成形工况的闭式双点机械压力机
• 大件采用全钢焊接，焊缝探伤并退火消除应力
• 高刚性结构，基于有限元分析验证
• 导柱‑导套结构，偏心齿轮异向回转机构
• 传动级别：高速级采用人字齿，低速级采用直齿及磨齿
• 稀油自动循环润滑，高精度四角八面超长导向轨
• 大扭矩低惯量气动离合器与制动器，支持定制选配

可选型号

• JAE2-400
• JAE2-500
• JAE2-630
• JAE2-800
• JAE2-1000
• JAE2-1250
• JAE2-1600

技术参数 — JAE2-400
公称力：4000 kN
公称力行程：13 mm
滑块行程长度：500 mm
滑块行程次数：8–18 次/分
最大装模高度：1200 mm
装模高度调节量：500 mm
工作台左右×前后尺寸：3600 mm × 1800 mm
拉伸垫压边/顶出力：800 kN
拉伸垫行程：20–150 mm
移动工作台运动形式：前后移动

技术参数 — JAE2-500
公称力：5000 kN
公称力行程：13 mm
滑块行程长度：500 mm
滑块行程次数：8–18 次/分
最大装模高度：1200 mm
装模高度调节量：500 mm
工作台左右×前后尺寸：3600 mm × 1800 mm
拉伸垫压边/顶出力：1000 kN
拉伸垫行程：20–150 mm
移动工作台运动形式：前后移动

技术参数 — JAE2-630
公称力：6300 kN
公称力行程：13 mm
滑块行程长度：500 mm
滑块行程次数：8–18 次/分
最大装模高度：1200 mm
装模高度调节量：500 mm
工作台左右×前后尺寸：3600 mm × 1800 mm
拉伸垫压边/顶出力：1200 kN
拉伸垫行程：20–150 mm
移动工作台运动形式：前后移动

技术参数 — JAE2-800
公称力：8000 kN
公称力行程：13 mm
滑块行程长度：500 mm
滑块行程次数：8–18 次/分
最大装模高度：1200 mm
装模高度调节量：500 mm
工作台左右×前后尺寸：4000 mm × 1800 mm
拉伸垫压边/顶出力：1500 kN
拉伸垫行程：20–150 mm
移动工作台运动形式：前后移动

技术参数 — JAE2-1000
公称力：10000 kN
公称力行程：13 mm
滑块行程长度：600 mm
滑块行程次数：8–18 次/分
最大装模高度：1200 mm
装模高度调节量：500 mm
工作台左右×前后尺寸：4000 mm × 1800 mm
拉伸垫压边/顶出力：1500 kN
拉伸垫行程：20–200 mm
移动工作台运动形式：前后移动

技术参数 — JAE2-1250
公称力：12500 kN
公称力行程：13 mm
滑块行程长度：600 mm
滑块行程次数：8–18 次/分
最大装模高度：1200 mm
装模高度调节量：500 mm
工作台左右×前后尺寸：4500 mm × 1800 mm
拉伸垫压边/顶出力：1500 kN
拉伸垫行程：20–200 mm
移动工作台运动形式：前后移动

技术参数 — JAE2-1600
公称力：16000 kN
公称力行程：13 mm
滑块行程长度：800 mm
滑块行程次数：8–18 次/分
最大装模高度：1200 mm
装模高度调节量：500 mm
工作台左右×前后尺寸：5000 mm × 1800 mm
拉伸垫压边/顶出力：2000 kN
拉伸垫行程：20–250 mm
移动工作台运动形式：前后移动

通用规格

• 系列：JAE2 系列
• 公称力范围：4000 kN – 16000 kN
• 公称力行程（所有型号）：13 mm
• 滑块行程长度：500–800 mm（视型号而定）
• 滑块行程次数：8–18 次/分
• 最大装模高度：1200 mm；调节量：500 mm
• 工作台尺寸随型号变化（3600–5000 mm × 1800 mm）
• 设计要点：大件焊接并退火、精密导轨、稀油循环润滑、气动离合/制动

注意
以上参数为标准配置数据。针对具体应用的定制、模具接口与选配件，请咨询供应方。
