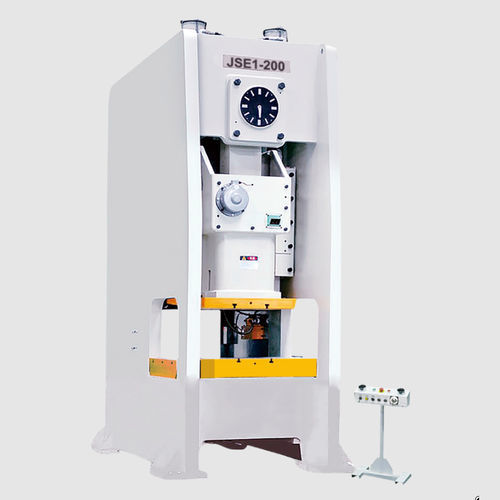

机械压力机 JSE1 series

用于钢板框式固定

产品概述

• 整机达到日本JIS 1级精度。
• 优质钢板焊接高刚性机身。
• 低惯量高性能组合式离合器与制动器单元。
• 低噪音运行。
• 模具高度变化小，动态中心偏差小。
• 综合间隙小。
• 固锁式六面导向。
• 友好的人机界面，操作简便。

可选型号

• JSE1-315
• JSE1-260
• JSE1-200
• JSE1-160
• JSE1-110

JSE1-315 - 主要参数
公称力: 3150 kN
公称力行程: 7 mm
滑块行程: 300 mm
行程次数: 20–35 spm
最大装模高度: 550 mm
装模高度调节: 120 mm
上模最大重量: 900 kg
滑块底面积（左右+前后）: 1400*900*100 mm
工作台面尺寸（左右+前后）: 1600*1000*180 mm
立柱间开口（前后+上下）: 1100*750 mm
主电机功率: 30 kW
空气压力: 0.6 Mpa
冲床精度: 日本 JIS 1 级
机器尺寸: 2308*2945*4525 mm
气垫能力: 60 kN
气垫行程: 70 mm
气垫有效面积: 410*260 mm^2


JSE1-260 - 主要参数
公称力: 2600 kN
公称力行程: V(6 mm), H(4 mm)
滑块行程: V(250 mm), H(100 mm)
行程次数: V(20–40 spm), H(40–75 spm)
最大装模高度: V(500 mm), H(460 mm)
装模高度调节: 120 mm
上模最大重量: 800 kg
滑块底面积（左右+前后）: 920*700*100 mm
工作台面尺寸（左右+前后）: V(1300*900*180 mm), H(1300*700*180 mm)
立柱间开口（前后+上下）: V(950*660 mm), H(750*620 mm)
主电机功率: 22 kW
空气压力: 0.6 Mpa
冲床精度: 日本 JIS 1 级
机器尺寸: 1978*2755*4490 mm
气垫能力: 140 kN
气垫行程: 100 mm
气垫有效面积: 700*470 mm^2


JSE1-200 - 主要参数
公称力: 2000 kN
公称力行程: V(6 mm), H(4 mm)
滑块行程: V(200 mm), H(150 mm)
行程次数: V(20–45 spm), H(35–70 spm)
最大装模高度: V(450 mm), H(410 mm)
装模高度调节: 110 mm
上模最大重量: 800 kg
滑块底面积（左右+前后）: 850*650*90 mm
工作台面尺寸（左右+前后）: V(1150*850*160 mm), H(1150*650*160 mm)
立柱间开口（前后+上下）: V(900*610 mm), H(700*570 mm)
主电机功率: 15 kW
空气压力: 0.6 Mpa
冲床精度: 日本 JIS 1 级
机器尺寸: 1788*2590*4010 mm
气垫能力: 140 kN
气垫行程: 100 mm
气垫有效面积: 640*470 mm^2


JSE1-160 - 主要参数
公称力: 1600 kN
公称力行程: V(6 mm), H(4 mm)
滑块行程: V(200 mm), H(80 mm)
行程次数: V(25–50 spm), H(50–100 spm)
最大装模高度: V(450 mm), H(350 mm)
装模高度调节: 100 mm
上模最大重量: 700 kg
滑块底面积（左右+前后）: 700*580*90 mm
工作台面尺寸（左右+前后）: V(1000*750*140 mm), H(1000*580*140 mm)
立柱间开口（前后+上下）: V(800*560 mm), H(630*510 mm)
主电机功率: 11 kW
空气压力: 0.6 Mpa
冲床精度: 日本 JIS 1 级
机器尺寸: 1617*2290*3420 mm
气垫能力: 100 kN
气垫行程: 80 mm
气垫有效面积: 540*350 mm^2


JSE1-110 - 主要参数
公称力: 1100 kN
公称力行程: V(5 mm), H(3 mm)
滑块行程: V(180 mm), H(110 mm)
行程次数: V(30–65 spm), H(50–100 spm)
最大装模高度: V(350 mm), H(320 mm)
装模高度调节: 90 mm
上模最大重量: 450 kg
滑块底面积（左右+前后）: 650*520*80 mm
工作台面尺寸（左右+前后）: V(900*700*110 mm), H(900*520*110 mm)
立柱间开口（前后+上下）: V(750*500 mm), H(570*470 mm)
主电机功率: 7.5 kW
空气压力: 0.6 Mpa
冲床精度: 日本 JIS 1 级
机器尺寸: 1488*2040*3125 mm
气垫能力: 80 kN
气垫行程: 80 mm
气垫有效面积: 500*300 mm^2


特性 / 技术规格（摘要）

• 机型系列: JSE1 series
• 精度标准: 日本 JIS 1 级
• 空气压力（统一）: 0.6 Mpa
• 滑块行程范围: 150 mm 至 300 mm（依型号）
• 主电机功率范围: 7.5 kW 至 30 kW（依型号）
• 气垫能力范围: 60 kN 至 151 kN（依型号）
