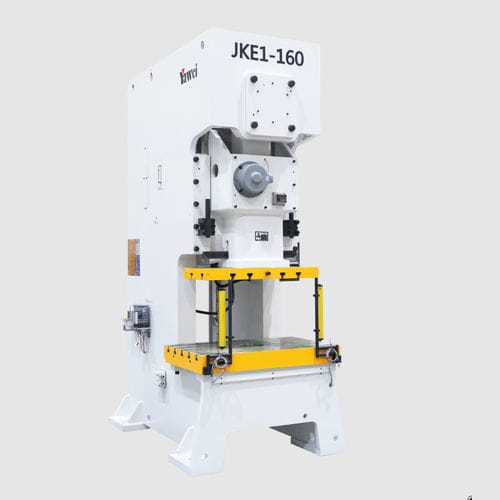

机械压力机 JKE1 series

冲压用于钢板C形

产品概述

• 整机达到JIS一级精度
• 优质的钢板焊接高刚性机身
• 低噪音
• 冲压变形量小
• 矩形六面加长导轨
• 友好的人机界面，操作简单便捷

可选机型

• JKE1-25
• JKE1-45
• JKE1-63
• JKE1-80
• JKE1-110
• JKE1-125
• JKE1-160
• JKE1-200
• JKE1-260
• JKE1-315
• JKE1-400

规格参数 — JKE1-25
公称力: 250KN
公称力行程: 3.2mm
滑块行程: 60mm
行程次数: 60-140spm
最大装模高度: 200mm
装模高度调节量: 50mm
滑块底面尺寸(二型): 470×230×50mm
最大上模重量: 270kg
工作台面尺寸: 680×300×70mm
主电动机: 4KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 840×1150×2010mm
气垫能力: 31KN
气垫行程长: 45mm
气垫有效面积: 229×195mm²

规格参数 — JKE1-45
公称力: 450KN
公称力行程: 3.2mm
滑块行程: 80mm
行程次数: 40-100spm
最大装模高度: 250mm
装模高度调节量: 60mm
滑块底面尺寸(一型): 400×300×60mm
滑块底面尺寸(二型): 560×300×60mm
最大上模重量: 500kg
工作台面尺寸: 850×440×80mm
主电动机: 4KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 950×1400×2425mm
模垫能力: 46KN
模垫行程长: 60mm
模垫有效面积: 260×235mm²

规格参数 — JKE1-63
公称力: 630KN
公称力行程: 4mm
滑块行程: 120mm
行程次数: 35-90spm
最大装模高度: 310mm
装模高度调节量: 75mm
滑块底面尺寸(一型): 500×400×70mm
滑块底面尺寸(二型): 700×400×70mm
最大上模重量: 500kg
工作台面尺寸: 900×500×90mm
主电动机: 5.5KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 1000×1425×2840mm
模垫能力: 54KN
模垫行程长: 70mm
模垫有效面积: 325×255mm²

规格参数 — JKE1-80
公称力: 800KN
公称力行程: 4mm
滑块行程: 150mm
行程次数: 35-80spm
最大装模高度: 340mm
装模高度调节量: 80mm
滑块底面尺寸(一型): 560×420×70mm
滑块底面尺寸(二型): 770×420×70mm
最大上模重量: 660kg
工作台面尺寸: 1000×550×100mm
主电动机: 7.5KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 1170×1595×2960mm
模垫能力: 74KN
模垫行程长: 80mm
模垫有效面积: 365×315mm²

规格参数 — JKE1-110
公称力: 1100KN
公称力行程: 6mm
滑块行程: 180mm
行程次数: 30-60spm
最大装模高度: 360mm
装模高度调节量: 80mm
滑块底面尺寸(一型): 650×470×80mm
滑块底面尺寸(二型): 910×470×80mm
最大上模重量: 800kg
工作台面尺寸: 1150×600×110mm
主电动机: 11KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 1290×1780×3155mm
模垫能力: 96KN
模垫行程长: 90mm
模垫有效面积: 420×345mm²

规格参数 — JKE1-125
公称力: 1250KN
公称力行程: 6mm
滑块行程: 180mm
行程次数: 30-60spm
最大装模高度: 360mm
装模高度调节量: 80mm
滑块底面尺寸(一型): 650×470×80mm
滑块底面尺寸(二型): 910×470×80mm
最大上模重量: 800kg
工作台面尺寸: 1200×600×120mm
主电动机: 11KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 1290×1780×3155mm
模垫能力: 96KN
模垫行程长: 90mm
模垫有效面积: 420×345mm²

规格参数 — JKE1-160
公称力: 1600KN
公称力行程: 6mm
滑块行程: 200mm
行程次数: 20-50spm
最大装模高度: 460mm
装模高度调节量: 100mm
滑块底面尺寸(一型): 700×550×90mm
滑块底面尺寸(二型): 990×550×90mm
最大上模重量: 1800kg
工作台面尺寸: 1250×800×140mm
主电动机: 15KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 1390×2160×3635mm
模垫能力: 115KN
模垫行程长: 100mm
模垫有效面积: 420×345mm²

规格参数 — JKE1-200
公称力: 2000KN
公称力行程: 6mm
滑块行程: 200mm
行程次数: 20-50spm
最大装模高度: 460mm
装模高度调节量: 110mm
滑块底面尺寸(一型): 850×630×90mm
滑块底面尺寸(二型): 1130×630×90mm
最大上模重量: 1800kg
工作台面尺寸: 1500×840×160mm
主电动机: 22KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 1810×2560×4350mm
模垫能力: 236KN
模垫行程长: 120mm
模垫有效面积: 550×395mm²

规格参数 — JKE1-260
公称力: 2600KN
公称力行程: 7mm
滑块行程: 250mm
行程次数: 20-40spm
最大装模高度: 500mm
装模高度调节量: 120mm
滑块底面尺寸(一型): 920×700×100mm
滑块底面尺寸(二型): 1250×700×100mm
最大上模重量: 1800kg
工作台面尺寸: 1650×880×180mm
主电动机: 30KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 1900×2770×4350mm
模垫能力: 236KN
模垫行程长: 125mm
模垫有效面积: 540×455mm²

规格参数 — JKE1-315
公称力: 3150KN
公称力行程: 8mm
滑块行程: 250mm
行程次数: 20-40spm
最大装模高度: 500mm
装模高度调节量: 120mm
滑块底面尺寸(一型): 1000×720×110mm
滑块底面尺寸(二型): 1250×720×110mm
最大上模重量: 1800kg
工作台面尺寸: 1800×900×200mm
主电动机: 37KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 1900×2875×4865mm
模垫能力: 236KN
模垫行程长: 125mm
模垫有效面积: 550×535mm²

规格参数 — JKE1-400
公称力: 4000KN
公称力行程: 8mm
滑块行程: 280mm
行程次数: 20-35spm
最大装模高度: 550mm
装模高度调节量: 120mm
滑块底面尺寸(一型): 1200×750×110mm
滑块底面尺寸(二型): 1250×750×110mm
最大上模重量: 2500kg
工作台面尺寸: 1800×900×200mm
主电动机: 37KW
使用空气压力: 0.6Mpa
冲床精度: 日本JIS 1st class 1级
冲床(左右×前后×高度): 1900×2875×4865mm
模垫能力: 236KN
模垫行程长: 125mm
模垫有效面积: 550×535mm²

特性 / 技术规格

• 整机达到JIS一级精度
• 高刚性钢板焊接机身
• 低噪音设计
• 冲压变形量小，适合高精度冲压加工
• 矩形六面加长导轨，提高滑块稳定性与寿命
• 友好的人机界面，便于操作与监控
• 提供多种吨位与行程配置，覆盖250KN至4000KN机型
