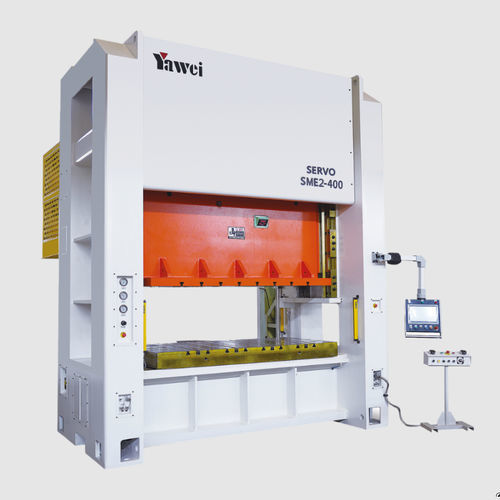

电动压机 SME2 series

电子成形冲压

产品概述

• 门式双点伺服压力机，采用低转速大扭矩专用伺服电机，适用于精密冲压与成形。
• 行程高度与运动曲线可编程，支持柔性化生产工艺与运动序列调整。
• 下止点自动补偿，冲压精度可达<0.01 mm。
• 滑块速度无级调速（无离散档位），便于优化工艺节拍与提高产能。
• 智能伺服控制实现节能降耗与降低碳排放。
• 配备手轮微调功能，可显著缩短试模时间。

型号选择

• SME2-260
• SME2-315
• SME2-400
• SME2-500
• SME2-630

SME2-260
公称力: 2600 kN
公称力行程: 7 mm
滑块行程: 280 mm
无负荷最大行程次数: 40 spm
最大装模高度: 550 mm
装模高度调节量: 120 mm
滑块底面（左右×前后）: 2450 × 900 mm
工作台尺寸（左右×前后）: 2550 × 1000 mm
立柱开口（前后×上下）: 900 × 600 mm
空气压力: 0.6 MPa
冲床精度: Japan JIS 1st class 1
机器尺寸（长×宽×高）: 3600 × 1770 × 4749 mm
气囊式模垫能力/行程: 100 kN / 100 mm
气缸式模垫能力/行程: 125 kN / 100 mm
最大扭矩值: 14000 N·m

SME2-315
公称力: 3150 kN
公称力行程: 7 mm
滑块行程: 300 mm
无负荷最大行程次数: 30 spm
最大装模高度: 550 mm
装模高度调节量: 120 mm
滑块底面（左右×前后）: 2450 × 900 mm
工作台尺寸（左右×前后）: 2550 × 1000 mm
立柱开口（前后×上下）: 900 × 600 mm
空气压力: 0.6 MPa
冲床精度: Japan JIS 1st class 1
机器尺寸（长×宽×高）: 3900 × 3080 × 4965 mm
气囊式模垫能力/行程: 100 kN / 100 mm
气缸式模垫能力/行程: 125 kN / 100 mm
最大扭矩值: 18000 N·m

SME2-400
公称力: 4000 kN
公称力行程: 10 mm
滑块行程: 300 mm
无负荷最大行程次数: 30 spm
最大装模高度: 550 mm
装模高度调节量: 120 mm
滑块底面（左右×前后）: 2800 × 1400 mm
工作台尺寸（左右×前后）: 2900 × 1400 mm
立柱开口（前后×上下）: 1100 × 600 mm
空气压力: 0.6 MPa
冲床精度: Japan JIS 1st class 1
机器尺寸（长×宽×高）: 4100 × 3200 × 5260 mm
气囊式模垫能力/行程: 100 kN / 100 mm
气缸式模垫能力/行程: 140 kN / 100 mm
最大扭矩值: 12000 × 2 N·m

SME2-500
公称力: 5000 kN
公称力行程: 10 mm
滑块行程: 300 mm
无负荷最大行程次数: 30 spm
最大装模高度: 600 mm
装模高度调节量: 120 mm
滑块底面（左右×前后）: 3200 × 1100 mm
工作台尺寸（左右×前后）: 3300 × 1200 mm
立柱开口（前后×上下）: 1100 × 700 mm
空气压力: 0.6 MPa
冲床精度: Japan JIS 1st class 1
机器尺寸（长×宽×高）: 4500 × 2100 × 5670 mm
气囊式模垫能力/行程: 140 kN / 100 mm
气缸式模垫能力/行程: 140 kN / 100 mm
最大扭矩值: 14000 × 2 N·m

SME2-630
公称力: 6300 kN
公称力行程: 10 mm
滑块行程: 300 mm
无负荷最大行程次数: 30 spm
最大装模高度: 600 mm
装模高度调节量: 120 mm
滑块底面（左右×前后）: 3200 × 1200 mm
工作台尺寸（左右×前后）: 3300 × 1300 mm
立柱开口（前后×上下）: 1100 × 700 mm
空气压力: 0.6 MPa
冲床精度: Japan JIS 1st class 1
机器尺寸（长×宽×高）: 4600 × 2125 × 5670 mm
气囊式模垫能力/行程: 140 kN / 100 mm
气缸式模垫能力/行程: 150 kN / 100 mm
最大扭矩值: 18000 × 2 N·m

特性 / 技术规格

• 产品名称: 门式双点伺服压力机
• 品牌: Jiangsu Yawei Machine Tool Co., Ltd.
• 系列 / 型号: SME2 series（SME2-260 / SME2-315 / SME2-400 / SME2-500 / SME2-630）
• 伺服电机: 低转速、大扭矩；支持运动曲线与行程高度编程
• 精度: 下止点自动补偿 < 0.01 mm；Japan JIS 1st class 1
• 速度控制: 滑块无级调速（无离散档）
• 能源与环保: 智能伺服控制实现节能与减碳
• 模垫: 提供气囊式与气缸式模垫，容量/行程依型号而定
• 典型能力范围: 2600 kN 至 6300 kN（视型号而定）
• 无负荷最大速度: 最快可达 40 spm（视型号而定）
• 工作台与滑块尺寸: 依型号而异（详见型号参数）
• 辅助: 手轮微调用于缩短试模时间
