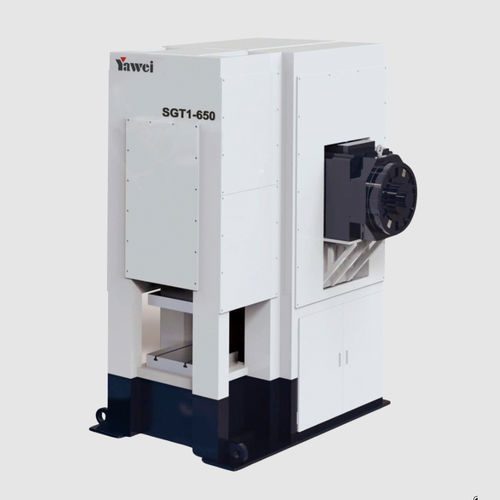

机械压力机 SGT1 series

成形肘杆通用

产品简介

• 采用通用化、标准化、模块化设计，便于配置与维护
• 大件采用全钢焊接，焊缝探伤并退火消除应力
• 高刚性机架，机件刚性范围约1/16000–1/20000
• 高性能加工，间隙极小；精度按特级标准执行
• 采用人字齿（肋型）磨齿工艺，齿轮精度6级
• 稀油自动循环润滑系统
• 高精度四角八面超长导轨，提高定位与重复精度
• 高灵敏度过载保护装置，在负荷异常时保护模具
• 肘杆式保压装置支持高精度成形加工
• 可选三工位顶起装置，便于连续加工

规格参数（型号选择：SGT1 series）
SGT1-400
公称力: 4000 kN
公称力行程: 3 mm
滑块行程长度: 200 mm
滑块行程次数: 50 次/分
最大装模高度: 450 mm
装模高度调节量: 50 mm
工作台左右尺寸: 700×500 mm
工作台前后尺寸: 700×600 mm
下顶料（顶出力）: 200 kN
下顶料（行程）: 100 mm

SGT1-650
公称力: 6500 kN
公称力行程: 3 mm
滑块行程长度: 250 mm
滑块行程次数: 40 次/分
最大装模高度: 550 mm
装模高度调节量: 50 mm
工作台左右尺寸: 800×750 mm
工作台前后尺寸: 800×750 mm
下顶料（顶出力）: 320 kN
下顶料（行程）: 100 mm

SGT1-800
公称力: 8000 kN
公称力行程: 3 mm
滑块行程长度: 250 mm
滑块行程次数: 40 次/分
最大装模高度: 650 mm
装模高度调节量: 50 mm
工作台左右尺寸: 950×900 mm
工作台前后尺寸: 950×900 mm
下顶料（顶出力）: 400 kN
下顶料（行程）: 100 mm

SGT1-1000
公称力: 10000 kN
公称力行程: 3 mm
滑块行程长度: 280 mm
滑块行程次数: 40 次/分
最大装模高度: 650 mm
装模高度调节量: 50 mm
工作台左右尺寸: 1000×900 mm
工作台前后尺寸: 1000×900 mm
下顶料（顶出力）: 500 kN
下顶料（行程）: 110 mm

SGT1-1250
公称力: 12500 kN
公称力行程: 8 mm
滑块行程长度: 250 mm
滑块行程次数: 30 次/分
最大装模高度: 680 mm
装模高度调节量: 50 mm
工作台左右尺寸: 1800×1600 mm
工作台前后尺寸: 1800×1600 mm
下顶料（顶出力）: 600 kN
下顶料（行程）: 110 mm

SGT1-1600
公称力: 16000 kN
公称力行程: 8 mm
滑块行程长度: 230 mm
滑块行程次数: 30 次/分
最大装模高度: 700 mm
装模高度调节量: 50 mm
工作台左右尺寸: 1800×1600 mm
工作台前后尺寸: 1800×1600 mm
下顶料（顶出力）: 650 kN
下顶料（行程）: 110 mm

特性 / 规格（汇总）

• SGT1系列，多种型号可选（SGT1-400至SGT1-1600）
• 全钢焊接大件，焊缝探伤并退火消除应力，保证结构可靠性
• 高刚性机架（约1/16000–1/20000），适用于高精度成形加工
• 人字齿磨齿工艺，齿轮精度6级
• 稀油自动循环润滑系统，确保长期稳定运行
• 高精度导轨与超长导向设计，提高定位与重复精度
• 过载保护装置，在异常负荷情况下保护模具与设备
• 肘杆保压装置支持高精度成形加工
• 可选三工位顶起装置，支持连续加工需求
• 按型号提供的典型能力：公称力、滑块行程、行程长度、频率、最大装模高度与调节、工作台尺寸、下顶料顶出力与行程
