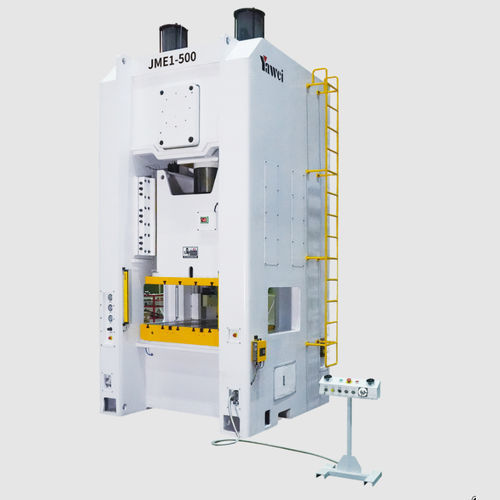

机动压机 JME1 series

机电冲压PLC控制

概述

• 整机达到日本JIS一级（1级）冲压精度。
• 优质钢板焊接高刚性机身结构。
• 低噪音，冲压变形量小。
• 兼容多轴可变速驱动及自动化生产线集成扩展。
• 友好的人机界面（HMI），操作方便。

可选型号

• JME1-630
• JME1-500
• JME1-400
• JME1-315
• JME1-260

产品参数
JME1-630
公称力: 6300 kN
公称力行程: 7 mm
滑块行程: 300 mm
行程次数: 20–30 spm
最大装模高度: 650 mm
装模高度调节量: 150 mm
滑块底面尺寸（左右×前后）: 1400×900 mm
工作台尺寸（左右×前后×厚度）: 1500×1100×220 mm
立柱开口（前后×上下）: 1000×600 mm
主电动机功率: 55 kW
使用空气压力: 0.6 MPa
冲床精度: 日本 JIS 1级 1


JME1-500
公称力: 5000 kN
公称力行程: 7 mm
滑块行程: 300 mm
行程次数: 20–35 spm
最大装模高度: 650 mm
装模高度调节量: 150 mm
滑块底面尺寸（左右×前后）: 1400×900 mm
工作台尺寸（左右×前后×厚度）: 1500×1100×220 mm
立柱开口（前后×上下）: 1000×600 mm
主电动机功率: 45 kW
使用空气压力: 0.6 MPa
冲床精度: 日本 JIS 1级 1


JME1-400
公称力: 4000 kN
公称力行程: 7 mm
滑块行程: 300 mm
行程次数: 20–40 spm
最大装模高度: 600 mm
装模高度调节量: 150 mm
滑块底面尺寸（左右×前后）: 1400×900 mm
工作台尺寸（左右×前后×厚度）: 1500×1100×220 mm
立柱开口（前后×上下）: 900×600 mm
主电动机功率: 37 kW
使用空气压力: 0.6 MPa
冲床精度: 日本 JIS 1级 1


JME1-315
公称力: 3150 kN
公称力行程: 7 mm
滑块行程: 250 mm
行程次数: 20–40 spm
最大装模高度: 550 mm
装模高度调节量: 120 mm
滑块底面尺寸（左右×前后）: 1100×750 mm
工作台尺寸（左右×前后×厚度）: 1250×900×200 mm
立柱开口（前后×上下）: 800×600 mm
主电动机功率: 30 kW
使用空气压力: 0.6 MPa
冲床精度: 日本 JIS 1级 1


JME1-260
公称力: 2600 kN
公称力行程: 7 mm
滑块行程: 250 mm
行程次数: 20–40 spm
最大装模高度: 550 mm
装模高度调节量: 120 mm
滑块底面尺寸（左右×前后）: 1100×700 mm
工作台尺寸（左右×前后×厚度）: 1250×850×180 mm
立柱开口（前后×上下）: 750×550 mm
主电动机功率: 22 kW
使用空气压力: 0.6 MPa
冲床精度: 日本 JIS 1级 1


特性 / 规格

• 精度：达到日本 JIS 1级（整机精度）。
• 机身：优质钢板焊接，高刚性结构设计。
• 冲压性能：低噪音，冲压变形量小。
• 驱动/扩展：支持多轴可变速驱动及自动化线体集成扩展。
• 操作：友好的人机界面，便于现场操作与维护。
• 常规工作气压：0.6 MPa。
