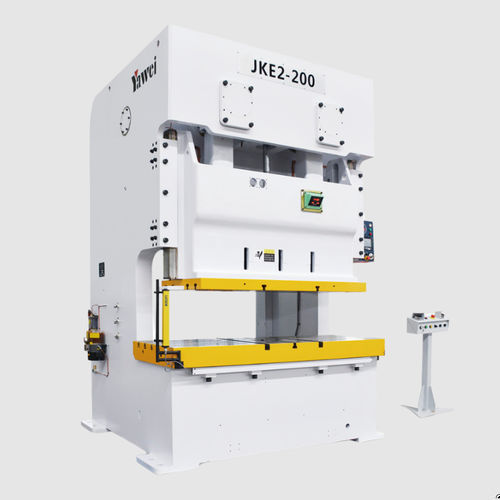

机械压力机 JKE2 series

成形用于钢板框式

产品简介

• JKE2系列：开式C型双曲轴（双偏心轴）机械冲床，整机可达到日本JIS 1级精度。
• 优质钢板焊接高刚性机身，采用矩形六面加长导轨，提升定位与成形精度。
• 双曲轴逆向运转以抵消侧向力，左右抗偏载能力强，运行平稳、低噪音。
• 友好的人机界面，便于设定与操作；使用气压要求0.6 MPa。

规格参数 - JKE2-315
公称力：3150 kN
公称力行程：V 7 mm，H 3.5 mm
滑块行程：V 300 mm，H 170 mm
行程次数：V 20–35 回/分，H 30–50 回/分
最大装模高度：V 550 mm，H 615 mm
装模高度调节量：120 mm
上工作台尺寸（长×前后×高）：2100 × 700 × 95 mm
下工作台尺寸（长×前后×高）：2750 × 900 × 190 mm
主电动机：30 kW
使用气压：0.6 MPa
冲床精度：日本 JIS 1级
机床外形（长×宽×高）：3010 × 2545 × 4689 mm
气垫有效面积：640 × 470（2组） mm²

规格参数 - JKE2-260
公称力：2600 kN
公称力行程：V 7 mm，H 3.5 mm
滑块行程：V 280 mm，H 170 mm
行程次数：V 20–35 回/分，H 30–60 回/分
最大装模高度：V 550 mm，H 605 mm
装模高度调节量：120 mm
上工作台尺寸（长×前后×高）：2100 × 700 × 95 mm
下工作台尺寸（长×前后×高）：2700 × 900 × 710 mm
主电动机：22 kW
使用气压：0.6 MPa
冲床精度：日本 JIS 1级
机床外形（长×宽×高）：3000 × 2545 × 4304 mm
气垫有效面积：640 × 470（2组） mm²

规格参数 - JKE2-200
公称力：2000 kN
公称力行程：V 6 mm，H 3 mm
滑块行程：V 250 mm，H 150 mm
行程次数：V 25–45 回/分，H 35–70 回/分
最大装模高度：V 500 mm，H 550 mm
装模高度调节量：120 mm
上工作台尺寸（长×前后×高）：1850 × 650 × 95 mm
下工作台尺寸（长×前后×高）：2400 × 840 × 170 mm
主电动机：18.5 kW
使用气压：0.6 MPa
冲床精度：日本 JIS 1级
机床外形（长×宽×高）：2620 × 2235 × 3849 mm
气垫有效面积：640 × 470（2组） mm²

规格参数 - JKE2-160
公称力：1600 kN
公称力行程：V 6 mm，H 3 mm
滑块行程：V 200 mm，H 130 mm
行程次数：V 35–55 回/分，H 40–85 回/分
最大装模高度：V 450 mm，H 485 mm
装模高度调节量：100 mm
上工作台尺寸（长×前后×高）：1600 × 550 × 70 mm
下工作台尺寸（长×前后×高）：2000 × 760 × 150 mm
主电动机：15 kW
使用气压：0.6 MPa
冲床精度：日本 JIS 1级
机床外形（长×宽×高）：2200 × 1940 × 3709 mm
气垫有效面积：540 × 350（2组） mm²

规格参数 - JKE2-110
公称力：1100 kN
公称力行程：V 5 mm，H 3 mm
滑块行程：V 180 mm，H 110 mm
行程次数：V 35–65 回/分，H 50–100 回/分
最大装模高度：V 400 mm，H 435 mm
装模高度调节量：100 mm
上工作台尺寸（长×前后×高）：1400 × 500 × 70 mm
下工作台尺寸（长×前后×高）：1800 × 650 × 130 mm
主电动机：11 kW
使用气压：0.6 MPa
冲床精度：日本 JIS 1级
机床外形（长×宽×高）：2000 × 1745 × 3059 mm
气垫有效面积：350 × 235（2组） mm²

特性 / 技术规格

• 系列：JKE2（JKE2-110、-160、-200、-260、-315）
• 精度：整机达到日本JIS 1级
• 结构：高刚性焊接机身；矩形六面加长导轨
• 抗偏载：双曲轴逆向运转以抵消侧向力，抗偏载能力强
• 操作：直观的HMI便于设置与维护
• 气压要求：0.6 MPa（所有型号）
• 装模高度调节量：根据型号为100 mm或120 mm
• 主电机功率：根据型号为11–30 kW
