机动压机 SKE1 series
电动电子成形

机动压机 - SKE1 series - JIANGSU YAWEI MACHINE TOOL - 电动 / 电子 / 成形

添加到我的收藏夹

添加到产品对比表

产品规格型号

驱动类型: 电动, 机动, 电子
功能: 成形, 冲压
应用: 用于钢板
结构: C形
控制类型: 集成控制器
其他特性: 伺服控制式, 单次冲压式
力度: 1,250 kN, 1,600 kN, 2,000 kN, 2,600 kN, 3,150 kN
行程: 180 mm, 200 mm, 250 mm
(7.087 in, 7.874 in, 9.843 in)
托盘宽度: 600 mm, 800 mm, 820 mm, 840 mm, 880 mm
(24 in, 31 in, 32 in, 33 in, 35 in)
托盘长度: 1,200 mm, 1,250 mm, 1,400 mm, 1,500 mm, 1,650 mm
(47 in, 49 in, 55 in, 59 in, 65 in)
最大压力: 1 MPa
总长度: 1,300 mm, 1,400 mm, 1,445 mm, 1,610 mm, 1,900 mm
(51 in, 55 in, 57 in, 63 in, 75 in)
总宽度: 1,900 mm, 2,300 mm, 2,420 mm, 2,550 mm, 2,850 mm
(75 in, 91 in, 95 in, 100 in, 112 in)
总高度: 3,200 mm, 3,800 mm, 3,815 mm, 4,310 mm, 4,500 mm
(126 in, 150 in, 150 in, 170 in, 177 in)

产品介绍

产品简介

搭载低转速、大扭矩专用伺服电机，适用于受控成形与冲压工艺。
可编程运动曲线，支持在生产过程中设置和修改行程与速度。
具有下止点（BDC）自动补偿，补偿精度小于0.01 mm，满足精密冲压要求。
滑块运行速度可无级调速，以适配产能需求并保证工艺稳定性。
智能伺服控制实现能耗降低并简化设备维护。
行程高度与运动顺序可编程，适应柔性化生产与快速换型。
可优化运动曲线以提升制件质量并延长模具寿命。
冲压性能可靠，机床受冲击小，便于日常检修与维护。
配备手轮微调功能，可显著缩短试模时间。

规格参数（各型号）
SKE1-315
公称力：3150 kN
公称力行程：8 mm
滑块行程：250 mm
无负荷最大行程次数：40 spm
最大装模高度：500 mm
装模高度调节量：120 mm
滑块底面尺寸（一型）：1000×720×110 mm
滑块底面尺寸（二型）：1250×720×110 mm
最大上模重量：1800 kg
工作台面尺寸：1650×880×180 mm
使用空气压力：0.6 MPa
冲床精度：Japan JIS 1st class 1
机床外形尺寸（长×宽×高）：1900×2850×4500 mm
气垫能力：236 kN
气垫行程：125 mm
气垫有效面积：550×535 mm²
电机最大扭矩值：18000 N·m

SKE1-260
公称力：2600 kN
公称力行程：7 mm
滑块行程：250 mm
无负荷最大行程次数：45 spm
最大装模高度：450 mm
装模高度调节量：120 mm
滑块底面尺寸（一型）：920×700×100 mm
滑块底面尺寸（二型）：1250×700×100 mm
最大上模重量：1800 kg
工作台面尺寸：1500×840×180 mm
使用空气压力：0.6 MPa
冲床精度：Japan JIS 1st class 1
机床外形尺寸（长×宽×高）：1810×2560×4325 mm
气垫能力：151 kN
气垫行程：120 mm
气垫有效面积：540×455 mm²
电机最大扭矩值：14000 N·m

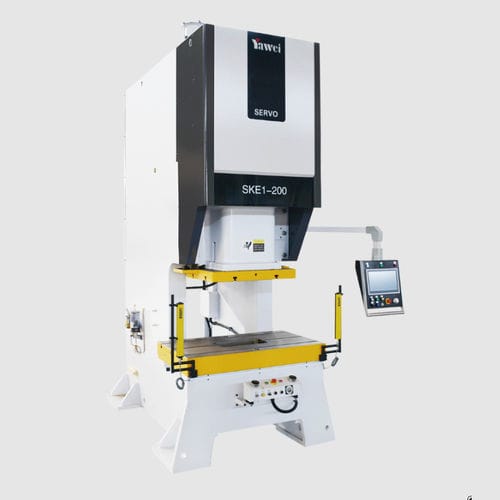

SKE1-200
公称力：2000 kN
公称力行程：6 mm
滑块行程：200 mm
无负荷最大行程次数：50 spm
最大装模高度：460 mm
装模高度调节量：110 mm
滑块底面尺寸（一型）：850×630×90 mm
滑块底面尺寸（二型）：1130×630×90 mm
最大上模重量：1800 kg
工作台面尺寸：1400×820×160 mm
使用空气压力：0.6 MPa
冲床精度：Japan JIS 1st class 1
机床外形尺寸（长×宽×高）：1680×2420×4060 mm
气垫能力：122 kN
气垫行程：110 mm
气垫有效面积：540×395 mm²
电机最大扭矩值：12000 N·m

SKE1-160
公称力：1600 kN
公称力行程：6 mm
滑块行程：200 mm
无负荷最大行程次数：50 spm
最大装模高度：460 mm
装模高度调节量：100 mm
滑块底面尺寸（一型）：700×550×90 mm
滑块底面尺寸（二型）：990×550×90 mm
最大上模重量：1800 kg
工作台面尺寸：1250×800×140 mm
使用空气压力：0.6 MPa
冲床精度：Japan JIS 1st class 1
机床外形尺寸（长×宽×高）：1400×2300×3800 mm
气垫能力：100 kN
气垫行程：80 mm
气垫有效面积：650×420 mm²
电机最大扭矩值：9000 N·m

SKE1-125
公称力：1250 kN
公称力行程：6 mm
滑块行程：180 mm
无负荷最大行程次数：60 spm
最大装模高度：360 mm
装模高度调节量：80 mm
滑块底面尺寸（一型）：650×470×80 mm
滑块底面尺寸（二型）：910×470×80 mm
最大上模重量：800 kg
工作台面尺寸：1200×600×110 mm
使用空气压力：0.6 MPa
冲床精度：Japan JIS 1st class 1
机床外形尺寸（长×宽×高）：1300×1900×3200 mm
气垫能力：96 kN
气垫行程：90 mm
气垫有效面积：420×345 mm²
电机最大扭矩值：6000 N·m
