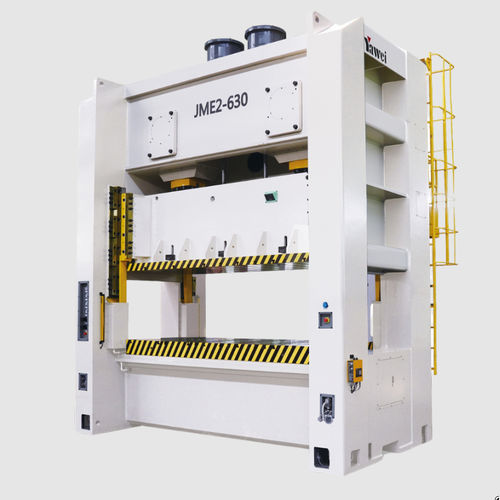

机动压机 JME2 series
电动成形冲压

机动压机 - JME2 series - JIANGSU YAWEI MACHINE TOOL - 电动 / 成形 / 冲压

添加到我的收藏夹

添加到产品对比表

产品规格型号

驱动类型

电动, 机动

功能

成形, 冲压

应用

用于钢板

结构

门式

控制类型

PLC控制

其他特性

双效, 高精度

力度

2,600 kN, 3,150 kN, 4,000 kN, 5,000 kN, 6,300 kN

开口

最少: 600 mm
(24 in)

最多: 1,100 mm
(43 in)

速率(冲程/分)

最少: 15 p/min

最多: 60 p/min

行程

最少: 170 mm
(6.693 in)

最多: 300 mm
(11.811 in)

托盘宽度

最少: 750 mm
(30 in)

最多: 1,200 mm
(47 in)

托盘长度

最少: 1,600 mm
(63 in)

最多: 3,300 mm
(130 in)

最大压力

6 bar
(87 psi)

水力泵功率

最少: 30 kW

最多: 75 kW

产品介绍

产品概述

整机达到JIS一级精度；
优质的钢板焊接高刚性机身；
左右抗偏载能力强；
双曲轴逆向运转抵消侧向力；
低噪音；
高精度矩形六面加长导轨；
友好的人机界面，操作简单便捷。

规格参数
JME2-110：公称力：1100kN；公称力行程：5mm；滑块行程：180mm；行程次数：35-65 s.p.m；最大装模高度：400mm；装模高度调节量：100mm；滑块底面尺寸(左右*前后)：1400*500mm；工作台面尺寸(左右*前后)：1600*650*130mm；侧开口(前后*上下)：550*400mm；主电动机：11Kw；使用空气压力：0.6Mpa；冲床精度：日本 JIS 1级。
JME2-160：公称力：1600kN；公称力行程：6mm；滑块行程：180mm；行程次数：30-55 s.p.m；最大装模高度：450mm；装模高度调节量：100mm；滑块底面尺寸(左右*前后)：1600*650mm；工作台面尺寸(左右*前后)：1800*760*150mm；侧开口(前后*上下)：700*450mm；主电动机：15Kw；使用空气压力：0.6Mpa；冲床精度：日本 JIS 1级。
JME2-200：公称力：2000kN；公称力行程：6mm；滑块行程：250mm；行程次数：20-50 s.p.m；最大装模高度：500mm；装模高度调节量：120mm；滑块底面尺寸(左右*前后)：1850*750mm；工作台面尺寸(左右*前后)：2200*940*170mm；侧开口(前后*上下)：900*600mm；主电动机：18.5Kw；使用空气压力：0.6Mpa；冲床精度：日本 JIS 1级。
JME2-260：公称力：2600kN；公称力行程：7mm；滑块行程：280mm；行程次数：20-40 s.p.m；最大装模高度：550mm；装模高度调节量：120mm；滑块底面尺寸(左右*前后)：2400*900mm；工作台面尺寸(左右*前后)：2500*1000*190mm；侧开口(前后*上下)：900*600mm；主电动机：22Kw；使用空气压力：0.6Mpa；冲床精度：日本 JIS 1级。
JME2-315：公称力：3150kN；公称力行程：7mm；滑块行程：300mm；行程次数：20-35 s.p.m；最大装模高度：550mm；装模高度调节量：120mm；滑块底面尺寸(左右*前后)：2400*900mm；工作台面尺寸(左右*前后)：2500*1000*190mm；侧开口(前后*上下)：900*600mm；主电动机：30Kw；使用空气压力：0.6Mpa；冲床精度：日本 JIS 1级。
JME2-400：公称力：4000kN；公称力行程：7mm；滑块行程：300mm；行程次数：20-30 s.p.m；最大装模高度：550mm；装模高度调节量：120mm；滑块底面尺寸(左右*前后)：2900*1000mm；工作台面尺寸(左右*前后)：3200*1100*190mm；侧开口(前后*上下)：900*600mm；主电动机：37Kw；使用空气压力：0.6Mpa；冲床精度：日本 JIS 1级。
JME2-500：公称力：5000kN；公称力行程：12mm；滑块行程：350mm；行程次数：15-25 s.p.m；最大装模高度：600mm；装模高度调节量：150mm；滑块底面尺寸(左右*前后)：3300*1100mm；工作台面尺寸(左右*前后)：3500*1200*250mm；侧开口(前后*上下)：1000*800mm；主电动机：55Kw；使用空气压力：0.6Mpa；冲床精度：日本 JIS 1级。
JME2-630：公称力：6300kN；公称力行程：12mm；滑块行程：350mm；行程次数：15-25 s.p.m；最大装模高度：600mm；装模高度调节量：200mm；滑块底面尺寸(左右*前后)：3400*1300mm；工作台面尺寸(左右*前后)：3600*1400*250mm；侧开口(前后*上下)：1000*800mm；主电动机：75Kw；使用空气压力：0.6Mpa；冲床精度：日本 JIS 1级。
JME2-800：公称力：8000kN；公称力行程：12mm；滑块行程：400mm；行程次数：20-30 s.p.m；最大装模高度：600mm；装模高度调节量：200mm；滑块底面尺寸(左右*前后)：3400*1600mm；工作台面尺寸(左右*前后)：3600*1600*280mm；侧开口(前后*上下)：1400*750mm；主电动机：90Kw；使用空气压力：0.6Mpa；冲床精度：日本 JIS 1级。
特点/技术规格

型号系列：JME2系列（含 JME2-110 / JME2-160 / JME2-200 / JME2-260 / JME2-315 / JME2-400 / JME2-500 / JME2-630 / JME2-800）；
冲床精度符合日本 JIS 1 级标准；
结构：优质钢板焊接，高刚性机身，矩形六面加长导轨；
动力与气压：主电动机功率随型号从 11Kw 至 90Kw 不等，空气压力标准 0.6Mpa；
设计特点：双曲轴逆向运转抵消侧向力；左右侧抗偏载能力强；低噪音设计；
人机界面：友好、操作简单便捷。
