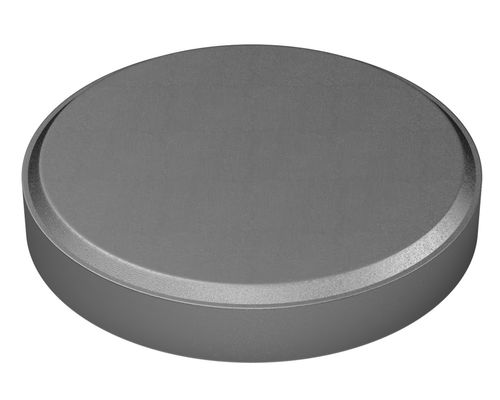

钢支撑头 CC-F
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 钢
产品介绍
产品概述
由实心硬质合金制成，具有高耐磨性。可在治具、夹具和夹紧装置中进行钎焊或粘接。底部做倒角以便在安装凹槽中留出间隙。
产品类型
零件 / 选项
媒体 / 支持文档
特性 / 技术规格
由实心硬质合金制成，具有高耐磨性。可在治具、夹具和夹紧装置中进行钎焊或粘接。底部做倒角以便在安装凹槽中留出间隙。
产品类型
- CC — 实心硬质合金
- CRP — 硬质合金顶尖，带内螺纹
- CSRP — 不锈钢，带内螺纹
- CSRP-C — 不锈钢，沉头孔
- DRP — Delrin，带内螺纹
- DRP-C — Delrin，沉头孔
- SRP — 钢，带内螺纹
- SRP-C — 钢，沉头孔
零件 / 选项
- CC-1F (SKU 101626) — D: 1/4 in; H: 1/8 in; F x45°: 0.02 in
- CC-2F (SKU 101655) — D: 5/16 in; H: 1/8 in; F x45°: 0.02 in
- CC-3F (SKU 101682) — D: 3/8 in; H: 1/8 in; F x45°: 0.02 in
- CC-4F (SKU 101776) — D: 1/2 in; H: 1/8 in; F x45°: 0.02 in
- CC-5F (SKU 101799) — D: 5/8 in; H: 1/8 in; F x45°: 0.02 in
- CC-6F (SKU 101818) — D: 3/4 in; H: 1/8 in; F x45°: 0.02 in
- CC-8F (SKU 101845) — D: 1 in; H: 5/32 in; F x45°: 0.02 in
媒体 / 支持文档
- Gripper 技术资料 (PDF)
特性 / 技术规格
- 材料：实心硬质合金（高耐磨性）
- 安装：可在治具、夹具和夹紧装置中钎焊或粘接
- 底部：为安装凹槽的间隙而倒角
- 页面显示单位：Inch
- 典型面倒角放量 (F x 45°)：列出之 CC‑F 尺寸为 0.02 in
- 可用的零件编号与尺寸：CC-1F — D 1/4 in, H 1/8 in; CC-2F — D 5/16 in, H 1/8 in; CC-3F — D 3/8 in, H 1/8 in; CC-4F — D 1/2 in, H 1/8 in; CC-5F — D 5/8 in, H 1/8 in; CC-6F — D 3/4 in, H 1/8 in; CC-8F — D 1 in, H 5/32 in
