碳化物嵌件 TG-HRC

用于金属防震

描述

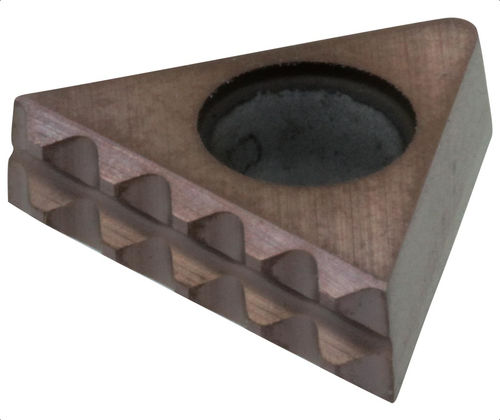

TG GripSerts TG-HRC 是用于夹持淬火钢和钛零件（最高可达50–54 HRC）的夹持嵌件。仅需3.5 mm 的夹持面即可可靠固定工件，适用于对夹持空间要求小且需高稳定性的五轴加工。三角形几何与专用齿形产生向下拉紧效应，防止夹紧时工件翘起。

产品类型

• TG-ALU — 铝件用 GripSert
• TG-STD — 钢件用 GripSert
• TG-HRC — 淬火钢/钛件用 GripSert

部件选项 / 表格（摘录）
表头: 详情 | ID | SKU | 零件号 | L (mm) | L1 (mm) | L2 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | V 度 | V1 度 | V2 度 | V3 度 | V4 度 | PN
行: 133941 | TG-HRC | TG-HRC | TG-HRC | 10.81 | 2.05 | 0.40 | 3.18 | 0.30 | 0.59 | 0.39 | 90 | 40 | 30 | 70 | 5 | (10 件/套)

媒体

• TG GripSert 夹持器信息 (PDF)

技术规格

• 型号：TG-HRC（硬质合金嵌件 - 适用于淬火钢/钛 - 10 件/套）
• 材料适用性：淬火钢 / 钛，最高 50–54 HRC
• 所需夹持面：3.5 mm
• 几何形状：三角形，5° 锥度，专用齿形可穿透硬化材料
• 功能：产生向下拉紧效应以防止夹紧时工件翘起；吸收并衰减振动
• 优点：在较低夹紧力下实现稳固夹持，防止变形，提高切削效率并减少材料浪费
• 包装：10 件/包
• 部件尺寸 (TG-HRC)：L 10.81 mm；L1 2.05 mm；L2 0.40 mm；W 3.18 mm；W1 0.30 mm；H 0.59 mm；H1 0.39 mm
• 角度：夹持面缺口 90°；齿角 40°；缺口角 30°；夹持面内缺口 70°；锥度角 5°
