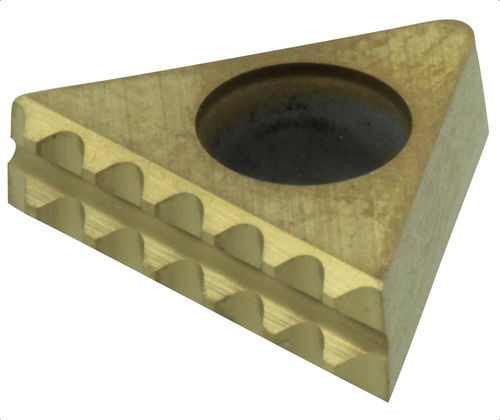

TG GripSerts TG-STD 工件夹持嵌件专为多轴加工中夹持钢制工件而设计。仅需3.5 mm的夹持面即可可靠固定工件，三角形几何和齿状轮廓产生下拉效应，防止夹紧时工件抬起。嵌件由带涂层的硬质合金制成，适用于穿透钢材的应用。

优势

• 5°锥度的三角形设计和齿状结构，提供稳定的夹持力，无需工件预加工或燕尾槽加工。
• 下拉效应在夹紧过程中防止工件抬起，提高5轴加工的重复性。
• 结构能吸收并衰减振动，在较低夹紧力下实现可靠夹持，减少工件变形。
• 相比传统夹持方式，可实现更高切削效率并减少材料浪费。

包装
按10件装销售。

产品类型

• TG-ALU — 铝件用 GripSert
• TG-STD — 钢件用 GripSert
• TG-HRC — 淬火钢 / 钛件用 GripSert

选定零件

• TG-STD — 钢用硬质合金嵌件 - 10件套

零件表

• ID：133940 | SKU：TG-STD | 零件号：TG-STD | L：10.81 mm | L1：1.70 mm | L2：0.30 mm | W：3.18 mm | W1：0.30 mm | H：0.59 mm | H1：0.36 mm | V：70° | V1：40° | V2：30° | V3：70° | V4：5° | PN

附加资料
提供技术补充（产品信息 PDF）。

特性 / 技术规格

• 总长度 (L)：10.81 mm
• 中心间长度 (L1)：1.70 mm
• 接触面长度 (L2)：0.30 mm
• 总宽度 (W)：3.18 mm
• 夹持面宽度 (W1)：0.30 mm
• 高度 (H)：0.59 mm
• 齿高 (H1)：0.36 mm
• 夹持面缺口角：70°
• 齿角：40°
• 缺口角：30°
• 夹持面内缺口角：70°
• 锥度 / 三角形角：5°
• 材料：带涂层的硬质合金（设计用于穿透钢材）
• 应用：钢材用工件夹持嵌件；适用于5轴加工；下拉效应防止抬起
