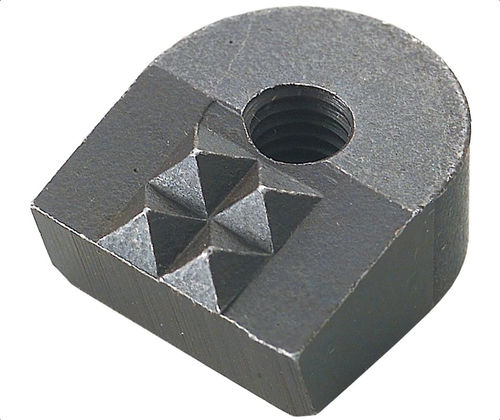

螺纹嵌件 HS

钢

概述
由 M-2 高速钢制成。淬火至 Rc 60/62，黑色氧化表面处理。提供锯齿和光滑样式。抓手以 15° 倾斜，适配 Woodworth、Maxi-Grip 和 Ultra-Grip 摇臂式卡盘。通孔攻丝。

产品变体（表格）
ID | SKU | 零件号 | 螺纹 | L (in) | L1 (in) | W (in) | H (in) | V 度 | F x 45° (in) | 齿型

• 100387 | HS-110 | HS-110 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth
• 100404 | HS-127-12 | HS-127-12 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Fine
• 100426 | HS-127-4 | HS-127-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 4 Point
• 100431 | HS-128-22 | HS-128-22 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | Fine
• 100433 | HS-128-4 | HS-128-4 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 4 Point
• 100452 | HS-130-4 | HS-130-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Straight
• 100462 | HS-145-5 | HS-145-5 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Angular
• 100475 | HS-150-3 | HS-150-3 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 3 Point / 90°ST
• 100479 | HS-158-3 | HS-158-3 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 3 Point / 90°ST
• 100481 | MHS-110 | MHS-110 | M5x0.8 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth

媒体
提供技术信息 PDF（产品技术资料）。

特性 / 技术规格

• 材料：M-2 高速钢
• 硬度：淬火至 Rc 60/62
• 表面处理：黑色氧化
• 可选样式：锯齿、光滑、细齿、4 点、直型、角度型、3 点 / 90°ST
• 抓手角度：15°（针对 Woodworth、Maxi-Grip 和 Ultra-Grip 摇臂式卡盘设计）
• 攻丝类型：通孔攻丝
• 螺纹选项：#10-32、1/4-28、M5x0.8（取决于型号）
• 各型号典型尺寸：L（0.65 或 0.88 in）、L1（0.60 或 0.81 in）、W（9/16 或 3/4 in）、H（3/8 或 1/2 in）
• F x 45° 标称：0.03 in
