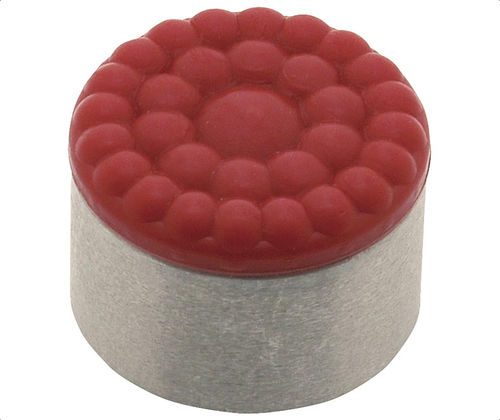

螺纹嵌件 CSRP-UR

不锈钢聚氨酯圆形

产品描述
聚氨酯表面永久粘接于300系列不锈钢垫板上。该聚氨酯不留痕、不染色，可保护精密工件表面并具有优良的耐磨性能。
聚氨酯顶部的 'bubbled' 纹理提供可靠的抓持力，并允许空气逸出，因此在压缩时接触面与垫顶之间不会产生吸附。
聚氨酯表面提供三种 Shore A 硬度以满足不同应用需求。背部安装为盲孔攻丝（带螺纹）。压缩值基于使厚度为 0.08 in 的垫压缩 0.032 in 与使厚度为 0.12 in 的垫压缩 0.042 in 所需的重量；数值会随温度及其他环境因素变化。

硬度选择

• 35 Shore A：仅用于非常轻载应用。硬度类似软铅笔橡皮，易被撕裂。
• 60 Shore A：用于中等负载应用。硬度类似汽车轮胎，兼顾抓持与耐久性。
• 80 Shore A：用于重载应用。硬度类似正装鞋鞋跟，几乎不易撕裂，耐磨性高。

零件选项
ID | SKU | 零件号 | 螺纹 | D (in) | D1 (in) | L (in) | H (in) | F x 45° (in) | 硬度 (Shore A) | 颜色 | 聚氨酯厚度 (in) | 压缩载荷 (lbs)
100956 | CSRP-305-35UR | CSRP-305-35UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 10
100957 | CSRP-305-60UR | CSRP-305-60UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 30
100965 | CSRP-305-80UR | CSRP-305-80UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 45
100972 | CSRP-405-35UR | CSRP-405-35UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 12
100990 | CSRP-405-60UR | CSRP-405-60UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 35
100992 | CSRP-405-80UR | CSRP-405-80UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 90
101012 | CSRP-53-60UR | CSRP-53-60UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 75
101017 | CSRP-53-80UR | CSRP-53-80UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 190
101021 | CSRP-625-35UR | CSRP-625-35UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 80
101027 | CSRP-625-60UR | CSRP-625-60UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 160

注意事项
背部安装为盲孔攻丝。压缩载荷数值对应于将聚氨酯表面压缩 0.032 in（0.08 in 厚垫）或 0.042 in（0.12 in 厚垫）所需的重量。额定值会随温度及环境条件变化。

技术规格

• 型号：CSRP-UR
• 产品系列/类型：夹持插入件（圆形）
• 形状：圆形
• 基材：300 系不锈钢垫板
• 表面：SofTop® 聚氨酯永久粘接于不锈钢
• 表面纹理：'bubbled' 聚氨酯顶部，允许空气逸出并防止吸附
• 安装：背部安装用盲孔攻丝（带孔螺纹）
• 可选螺纹/示例直径：#8-32 (0.315 in)、#10-32 (0.394 in / 0.512 in)、1/4-28 (0.630 in)
• 示例可用直径：5/16、3/8、1/2、5/8 (in)
• 可用硬度：35、60、80 Shore A（颜色编码）
• 颜色编码：35 = Yellow、60 = Blue、80 = Red
• 典型聚氨酯厚度：0.08 in
• 压缩载荷：每个 SKU 在零件选项中列出（lbs）
• 应用：保护精密表面、无痕接触、耐磨抓持表面

应用

• 在搬运和装配过程中保护精密表面和成品零件
• 用于夹具、支承与垫片的无痕接触点
• 在需要抓持力和表面保护时替换或升级仅金属垫片
