钢嵌件 HSE series

正方形

产品概述

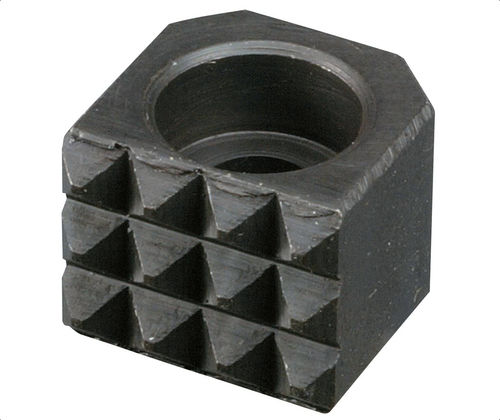

HSE 系列边缘夹持件，采用 M-2 高速工具钢制造，淬火硬度 Rc 60/62，表面黑色氧化处理。方形边缘设计，单侧带齿；齿形通过代码（EF、SF、Fine）区分。前端沉头孔便于使用内六角圆柱头螺钉（SHCS）或低头螺钉（LHCS）进行正面安装。尺寸以英寸表示，便于在现有夹具中集成。

可选型号

• 101317 | HSE-902 | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101318 | HSE-902-SF | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101326 | HSE-903 | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101328 | HSE-903-SF | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101363 | HSE-905 | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101366 | HSE-905-SF | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101403 | HSE-952 | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine
• 101405 | HSE-952-EF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: EF
• 101406 | HSE-952-SF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: SF
• 101435 | HSE-953 | L 1/2 in × W 1/2 in × H 3/8 in | H1 .175 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine

技术规格

• 材料：M-2 高速工具钢
• 硬度：淬火至 Rc 60/62
• 表面处理：黑色氧化
• 边缘形式：方形边缘；单侧齿形（diamond 或 straight/fine，见代码 EF、SF、Fine）
• 安装：沉头孔用于正面安装，使用 SHCS 或 LHCS；不同部件按需为 #6 或 #8 SHCS 指定沉头尺寸
• 尺寸：每个 SKU 列出 L、W、H、H1、F 和 F1（均为英寸）

应用与安装建议

• 用于夹具、工装和装配工序中的精密边缘夹持
• 沉头前装可实现平齐安装与可重复定位
• 根据工件材料表面和夹持要求选择齿形：EF（diamond）、SF（straight）、Fine（齿距更细）

订购信息

• 请提供 SKU 或零件号及所需齿形代码（EF / SF / Fine）
• 确认所需 SHCS 尺寸（#6 或 #8），并以英寸核对尺寸以确保夹具兼容
• 请向供应商提供 SKU 以咨询交期和批量订购
