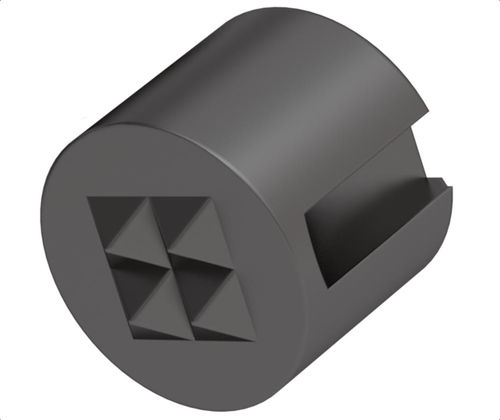

螺纹嵌件 FSC series整体硬质合金圆形
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 螺纹
- 材料
- 整体硬质合金
- 形状
- 圆形
- 外径
最多: 12.7 mm
(0.5 in)最少: 6.35 mm
(0.25 in)- 长度
最多: 7.94 mm
(0.31 in)最少: 1.02 mm
(0.04 in)
产品介绍
产品说明
FSC 系列圆形抓具为实心硬质合金插入件，专为高磨损、高载荷的工业夹持与定位应用设计。菱形齿纹提供工件的可靠咬合；多种齿型与安装形式可满足背面安装或止付螺丝安装需求。
零件选项 / 主要型号
可用资料
主要规格
FSC 系列圆形抓具为实心硬质合金插入件，专为高磨损、高载荷的工业夹持与定位应用设计。菱形齿纹提供工件的可靠咬合；多种齿型与安装形式可满足背面安装或止付螺丝安装需求。
零件选项 / 主要型号
- FSC-070 / FSC-070-4 — D = 1/2"，L = 5/16"，带 #10-32 螺纹选项，Fine 或 4-Point 齿型。
- FSC-20-4-SL / FSC-20-SF-SL — D = 1/4"，L1 = .04"，whistle-stop 风格，4-Point 或 SF 齿型。
- FSC-30-4-SL / FSC-30-SL — D = 5/16"，whistle-stop，EF 或 4-Point 可选。
- FSC-40-4-SL / FSC-40-SL — D = 3/8"，whistle-stop，EF 或 4-Point 可选。
- FSC-841 / FSC-844 — 侧平面（side-flat）样式，带 #10-32 螺纹，H / H1 尺寸各异。
可用资料
- Gripper 技术资料（PDF）。
- 产品图片（实心硬质合金抓具 / FSC-ROUND 示例）。
主要规格
- 材料：实心硬质合金，适用于高磨损、高载荷场合。
- 齿型：菱形齿纹 — 可选齿型包括 Fine、4-Point、SF、EF。
- 安装：盲孔螺纹用于背面安装；外径平面用于止付螺丝安装；部分型号为 whistle-stop 或 side-flat 结构。
- 螺纹选项：部分型号带 #10-32；whistle-stop 与 side-flat 型可能无螺纹。
- 典型尺寸：直径 D = 1/2"、1/4"、5/16"、3/8"，相应的 L / L1 与 H 值按型号区分。
- 典型 F x 45°：约 .02" 或 .03"，视型号而定。
- 产品系列：FSC 系列抓具插入件。
