螺纹嵌件 FSC

钢整体硬质合金

概述
实心硬质合金夹爪嵌件，适用于高磨损、高载荷的夹持应用。锯齿形接触面提供可靠夹持；可选齿形：Fine、4-Point、Straight、Angular。嵌件为15°角，可配合Woodworth、Maxi-Grip和Ultra-Grip摇臂式卡盘使用。带通孔螺纹，提供英制和公制螺纹选项。

产品型号

• ID 100881 — 型号 FSC-127-10 — 螺纹 #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 齿型: Fine
• ID 100883 — 型号 FSC-127-4 — 螺纹 #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 齿型: 4-Point
• ID 100915 — 型号 FSC-130-4 — 螺纹 #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 齿型: Straight
• ID 100921 — 型号 FSC-145-5 — 螺纹 #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 齿型: Angular
• ID 100924 — 型号 MFSC-127-10 — 螺纹 M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 齿型: Fine
• ID 100927 — 型号 MFSC-127-4 — 螺纹 M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 齿型: 4-Point
• ID 100941 — 型号 MFSC-130-4 — 螺纹 M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 齿型: Straight
• ID 100948 — 型号 MFSC-145-5 — 螺纹 M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — 齿型: Angular
• ID 100891 — 型号 FSC-127-4-10MM — 螺纹 #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — 齿型: 4-Point
• ID 100905 — 型号 FSC-130-2-10MM — 螺纹 #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — 齿型: Straight

可用资料

• Gripper 技术资料（PDF）

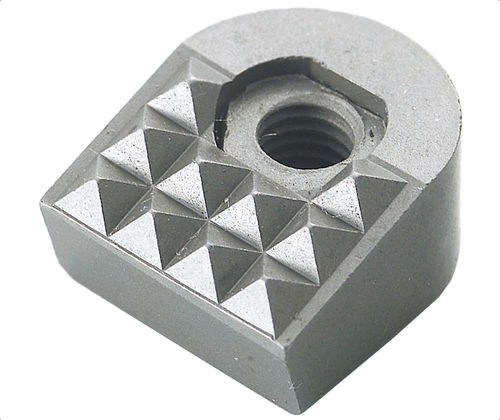

• 产品照片：FSC-ANGLE GRIP - solid carbide with steel threaded insert

技术规格

• 系列 / 商业名称：FSC
• 材料：实心硬质合金（适用于高磨损、高载荷场合）
• 齿形：锯齿形以提供可靠夹持；可选齿型：Fine、4-Point、Straight、Angular
• 角度：15°（适配 Woodworth、Maxi-Grip、Ultra-Grip 摇臂式卡盘）
• 攻丝：通孔攻丝（提供英制和公制攻丝变体）
• 螺纹选项：#10-32（英制）和 M5x0.8（公制）
• 典型尺寸（除非注明均为英寸）：L = .65、L1 = .60、H = 3/8、F x 45° = .03
• 宽度选项：9/16 in 或 .39 in（10 mm）用于公制变体
• 型号示例：FSC-127-10、FSC-127-4、FSC-130-4、FSC-145-5、MFSC-127-10、MFSC-127-4、MFSC-130-4、MFSC-145-5、FSC-127-4-10MM、FSC-130-2-10MM
• 典型用途：用于摇臂式卡盘的夹爪嵌件，适合要求较高的夹持应用
