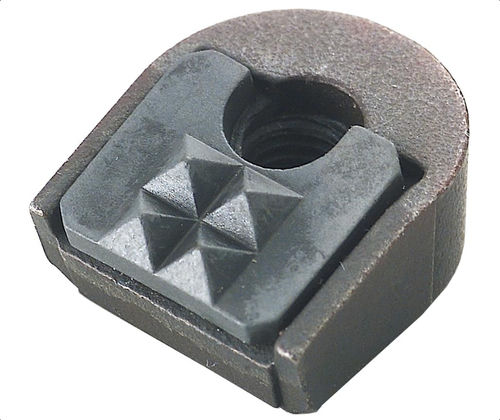

螺纹嵌件 CT series

钢碳化物尖头

描述
由带锯齿的硬质合金夹持垫通过钎焊连接到经热处理的合金钢本体。夹爪呈15°角，以适配Woodworth、Maxi-Grip和Ultra-Grip的摇臂式卡盘。带通孔螺纹。

产品类型
CT夹爪插入件 — 角度型，硬质合金刀尖。可用齿型：Fine、4 Point、Straight、Angular。

可用零件表
表头：ID | SKU | 零件号 | 螺纹 | L (in) | L1 (in) | W (in) | W1 (in) | H (in) | V 度 | F x 45° (in) | 齿型

• 100713 | CT-127-12 | CT-127-12 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100718 | CT-127-4 | CT-127-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100721 | CT-130-4 | CT-130-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100726 | CT-145-5 | CT-145-5 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular
• 100732 | MCT-127-12 | MCT-127-12 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100733 | MCT-127-4 | MCT-127-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100742 | MCT-130-4 | MCT-130-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100744 | MCT-145-5 | MCT-145-5 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular

媒体
有技术数据表（PDF）可用，产品图片标题为 "CT-ANGLE - carbide tipped angle grip"。

特性 / 技术规格

• 锯齿状硬质合金夹持垫钎焊到经热处理的合金钢本体
• 夹爪角度：15°，适配Woodworth、Maxi-Grip和Ultra-Grip摇臂式卡盘
• 通孔螺纹
• 可用齿型：Fine、4 Point、Straight、Angular
• 可用螺纹：#10-32（英寸）和M5x0.80（公制）
• 常见尺寸（示例）：L .65 in、L1 .60 in、W 9/16 in、W1 15/32 in、H 3/8 in、V 15°
• 多个零件号/变体：CT-127-12、CT-127-4、CT-130-4、CT-145-5、MCT-127-12、MCT-127-4、MCT-130-4、MCT-145-5
