带钉嵌件 TG-ALU

自锁式碳化物定制

产品说明

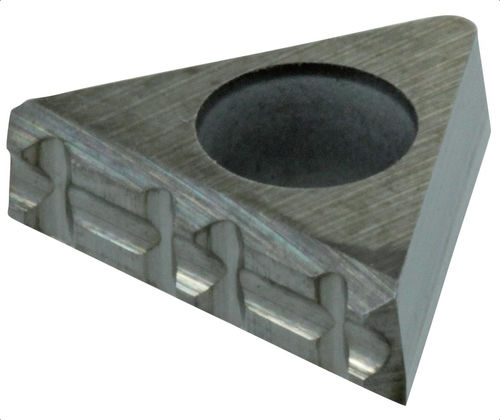

TG GripSerts 夹持插入件用于高精度铝工件的夹持，包括五轴加工。仅需3.5 mm的夹持面即可牢固固定工件，其几何形状产生下拉效应，夹紧时可防止工件翘起。插入件由涂层硬质合金制成，配有特殊的三角形齿，能够高效穿透铝材。

产品类型

• TG-ALU — 铝工件用 GripSert
• TG-STD — 钢工件用 GripSert
• TG-HRC — 淬火钢 / 钛工件用 GripSert

零件明细（表）
ID: 133942
SKU / 零件号: TG-ALU
L（整体长度 mm）: 10.69
L1（中心间距长度 mm）: 1.80
L2（接触面长度 mm）: 0.41
L3（夹持面 - 下阶长度 mm）: 1.88
L4（中心点间长度 mm）: 2.86
W（整体宽度 mm）: 3.18
W1（夹持面深度 mm）: 0.19
W2（接触面宽度 mm）: 0.62
H（整体高度 mm）: 0.30
V（夹持面缺口角度 度）: 70
V1（齿角度 度）: 40
V2（缺口角度 度）: 30
V3（度）: 70
V4（度）: 5

技术规格

• 材质：涂层硬质合金（插入件）
• 适用：铝工件
• 所需夹持面：3.5 mm
• 形状：三角形，带5°锥度及特殊齿形几何
• 功能：产生下拉效应，夹紧时防止工件翘起
• 优点：吸收并衰减振动；在较低夹紧力下提供稳定夹持以防止变形；相较传统夹紧系统提高切削效率并减少材料浪费
• 包装：10 件/包
• 零件号 / 型号：TG-ALU
