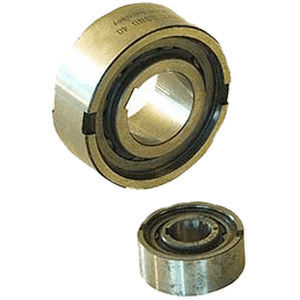

滚筒单向离合器 CNA series

轴承座定位

CNAS和CNFS单向离合器是按照标准轴承尺寸制造的轻载滚子斜坡离合器；CNAS型为62系列球轴承，CNFS型为NU23系列滚动轴承。 CNAS离合器 在CNAS型离合器上，外圈的扭矩传递是通过与外壳孔的过盈配合来实现的，而外壳孔需要达到H6或J7的公差。壳体应采用钢或高级铸铁，其最小外径应符合表中的尺寸 "K"。从轴上的传动是通过钥匙进行的，建议轴的公差为h6或j6，但CNAS6离合器除外，它的传动是通过压装在轴上，公差为n6。 CNFS 离合器 在CNFS类型的离合器上，外圈的扭矩传递是通过外圈端面的两个键来实现的。为了使离合器有一个好的位置，外壳孔应达到H6或G7的公差，除非在扭矩传输中不使用键，此时外壳孔必须达到K6的公差，以提供必要的过盈配合。从轴上的传动是由一个推荐的轴公差h6或j6的钥匙来完成的。
