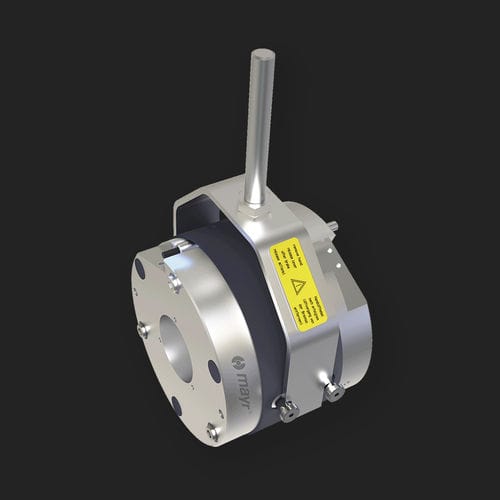

盘式制动器 ROBA-stop®-stage

机械弹簧手动松开

是一种失电制动的电磁释放双回路弹簧压力制动器，用作偶尔急停制动的抱持制动器。 在断电的状态下，多个压力弹簧压向两个衔铁。转子保持在衔铁和中间盘之间。制动力矩通过转子和轴套的齿部传输给传动系。 通过向线圈座中的线圈施加电压来产生磁力。磁力克服弹簧压力将衔铁吸向线圈座。制动器被释放，转子和轴套可以自由旋转。 关闭电源之后、停电或紧急停止时，ROBA-stop®-stage 能够可靠安全地制动。 特点 安装位置 安装在空的轴端 应用 舞台驱动用的双回路制动器 工作周期 可应用至最多 50% 的工作周期 安全 采用失效安全机制 ，所以安全可靠 开关状态监控装置 适合急停制动。 通过两个独立的制动回路实现冗余 (EN 81) 优点 有冗余，但制动力矩不加倍 制动时对支承结构的负载降低 满足 DIN EN 17206 标准的所有安全要求 规格 电磁 设备 可插接的手动释放装置 - 操作时无手动释放装置，因此无操作错误的风险 两个彼此相对旋转的制动回路 温度 绝缘等级 F 结构类型 - 防护等级 电气：防护等级 IP54 机械：防护等级 IP10 机械式，带有盖罩：防护等级 IP30 声音 抑制噪音 安装和维护 安装方便 维护需求少 预设气隙
