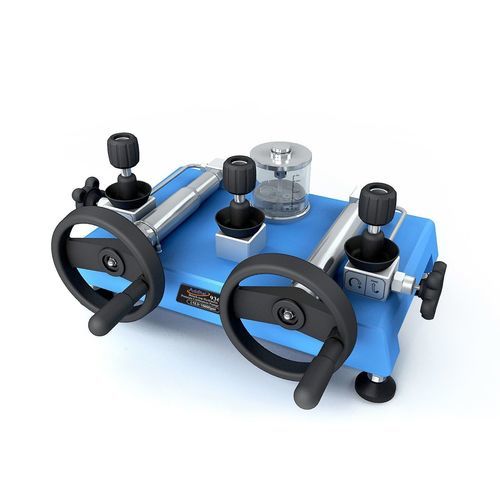

双活塞液压泵 ADT 936

活塞手动手动

概述
ADDITEL 的 ADT 936 液压泵为手动泵，可产生并控制高达 1,000 bar（15,000 psi）的压力。该泵采用双活塞系统，可在向大容积系统加压的同时实现升压和降压时的精细压力调节。

主要功能

• 双活塞系统，用于大容积充压和精细压力调节
• 校准容积隔离阀，防止泄漏并优化压力稳定性
• 三个手动锁紧接头，可在无需工具或生料带的情况下快速连接表计和仪器
• 适用于实验室中传感器和压力表的校准

型号与连接
主型号：ADT 936。本泵已由型号 ADT 946 替代。

压力接口（选项）

• N：1/4 NPT 公
• N2：1/2 NPT 公
• B：1/4 BSP 公
• M：M20×1.5

标准随附配件

• O 型圈：20 个
• 使用手册
• 250 ml 油（型号 9201）

可选配件

• ADT102：1/4 NPT 公转各种手动紧固母接口适配器（25 个）
• ADT103：1/4 NPT 公转各种手动紧固母接口适配器（10 个）
• ADT100-HTK：测试软管套件 1.5 m，1000 bar，1/4 NPT 公转 1/4 NPT（1/8 NPT、1/2 NPT、1/4 BSP 或 M20X1.5）母 手动紧固
• 9904-936：ADT 936 及 2 台表的便携箱
• ADT936-MK：936 泵维护套件
• 9202：1 瓶二乙基己基琥珀酸酯油 (diethylhexyl sebacate)

文档 / 支持
Product | Description | Release | Type
ADT936 / 938 / 949 hydraulic test pumps | 演示视频 | 02/2015 | Video
ADDITEL Catalogue | 产品目录（英文） | 2020-2022 | PDF
高压液压下的校准 | 应用说明 | 07/2014 | PDF

参数 / 技术规格

• 介质：矿物油或蒸馏水（可选）
• 压力范围：-0.95 bar（85% 真空）至 1,000 bar（15,000 psi）
• 材料：适配器为不锈钢；机体为不锈钢 / 铝 / 铜
• 密封件：Buna‑N
• 高度：230 mm
• 底座：520 mm x 360 mm
• 质量：16 kg
• 保修：1 年
• 油箱容量：420 ml
• 连接：用于参考表和被测表的手动锁紧接头
• 被测仪器连接：1/4 NPT 内螺纹、1/4 BSP 内螺纹或 M20x1.5 内螺纹
• 参考连接：1/4 NPT 内螺纹、1/4 BSP 内螺纹或 M20x1.5 内螺纹
