LCD显示压力计 ADT685EX

绝对差动相对

概述

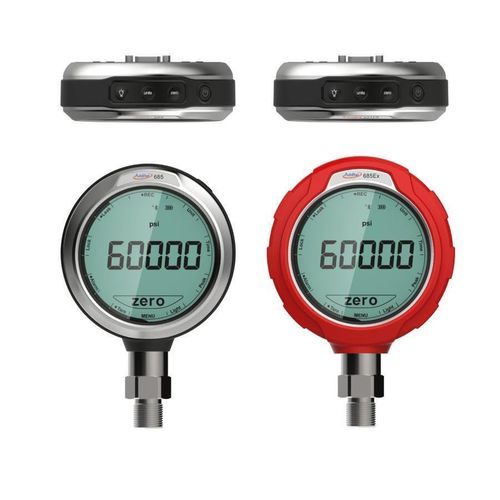

Additel ADT685EX 为本质安全型数字压力计，ATEX 认证 II 1G EX ia IIC T4 Ga，适用于易爆环境的压力测量。仪表温度完全补偿，配备 3.4" 触摸屏、Bluetooth 与 USB 通信，防护等级 IP67。

主要特点

• 压力量程最高可达 60,000 psi（4,200 bar）
• 可选精度：0.02% FS、0.05% FS 或 0.1% 读数（视型号而定）
• 温度完全补偿的精度
• 内置气压计，支持相对、复合或绝对测量
• 3.4" 触摸屏，带可更换钢化玻璃保护膜
• Bluetooth 和 USB（USB Type-C）通信；支持 RS-232
• 机载数据记录（可选）：最多 10,000,000 条记录
• IP67 防护，抗振动与抗冲击
• 适用于苛刻环境的密封性与坚固性

详细描述
Additel ADT685 系列数字压力计提供现代化的 3.4" 触摸屏界面，菜单简洁，响应迅速。采用微处理器技术和先进硅压阻传感器，确保性能、耐用性与可靠性。ADT685EX 为适用于危险区域的本质安全 ATEX 版本，支持现场测量与数据记录。

用户功能

• 5 1/2 位（FSTN）显示，刷新率可调（默认 3 次/秒；可调至 10 次/秒或每 20 秒 1 次）
• 可更换钢化玻璃屏幕保护膜
• 多种压力单位：Pa、kPa、MPa、psi、bar、mbar、kgf/cm2、inH2O、mmH2O、inHg、mmHg 及 3 个自定义单位
• 支持 Additel Link 移动应用通信
• 独立数据记录（日期、时间、压力、温度），并可通过 Additel / Land 或 Additel / Log II 软件下载

ATEX 分类
分类为 ATEX II 1G EX ia IIC T4 Ga。代码说明：II = 地面设备，1G = 0 区（持续危险），EX ia = 本质安全，IIC = 最严苛气体组，T4 = 最大表面温度 135°C，Ga = 0 区防护等级。

随机附件

• 橡胶护套
• 碱性 AAA 电池（3 节）
• USB Type-C 数据线
• 悬挂带
• Ex RS-232 适配器（仅适用于 EX RS-232 型号）
• 硅胶管（DP 型号用 2 x 1 m）
• 使用手册
• ISO 17025 认可校准证书

选件与附件

• 运输箱（货号 9903）
• 外接电源适配器 110/220 V（DC 5V）（货号 9810）
• Additel / Log II 数据记录及图形软件（货号 9502）
• Additel / Acal 自动校准软件（9530 系列）
• USB 转 RS232 适配器及延长线（9050、9050-EXT）

量程与表格说明
本产品支持相对、绝对、差压与复合测量，提供多种标准量程（见量程表），覆盖从极低值到 60,000 psi（4,200 bar）。各量程及测量类型（相对、气压、绝对、差压、复合）的精度与过压等级另有详表说明。

技术参数 / 规格

• 型号：ADT685EX
• 描述：本质安全型数字压力计
• 标识/合规：CE 标识，ATEX 认证 II 1G EX ia IIC T4 Ga
• 压力量程：最高 60,000 psi（4,200 bar）（多种详细量程可用）
• 精度：系列 -02 = 0.02% FS；-05 = 0.05% FS；-RD = % 量程 / % 读数 组合（例如 0–20% 量程：0.02% 量程；20–110%：0.1% 读数）
• 气压精度：50 Pa（内置气压计）
• 测量类型：表压、复合、绝对、差压、气压
• 显示：3.4" 电容式触摸屏（FSTN）5 1/2 位；可更换钢化玻璃保护膜
• 刷新率：默认 3 次/秒（可调 10/s 至 1/20 s）
• 单位：Pa、kPa、MPa、psi、bar、mbar、kgf/cm2、inH2O、mmH2O、inHg、mmHg + 3 个自定义单位
• 温度补偿：-10 °C 至 50 °C
• 工作温度：-10 °C 至 50 °C
• 存储温度：-20 °C 至 70 °C
• 湿度：0–95% 无冷凝
• 压力接口：≤15,000 psi：1/4 NPT 公、1/2 NPT 公、1/4 BSP 公、1/2 BSP 公、M20×1.5 公；>15,000 psi：1/4 HP 母或公（Autoclave F-250-C / M-250-C，9/16-18 UNF）
• 差压：带肋接头；其他接口可定制
• 供电：3 节碱性 AA 电池（随附）或外接适配器 110/220 V（5 VDC）可选
• 电池寿命：约 1500 小时
• 自动关机：可选择
• 外壳：304 不锈钢
• 与介质接触部件：316 SS（视量程而定）
• 尺寸：118 mm（长）x 42 mm（宽）x 178 mm（高）
• 重量：0.68 kg（1.50 lb）
• 防护等级：IP67
• 振动：5 g（10–500 Hz）
• 抗冲击：8 g / 11 ms
• 数据记录：最多存储 10,000,000 条记录（可选）；间隔 1 至 99,999 s 可选
• 通信：USB Type-C、Bluetooth 标配；RS-232
• 保修：1 年
