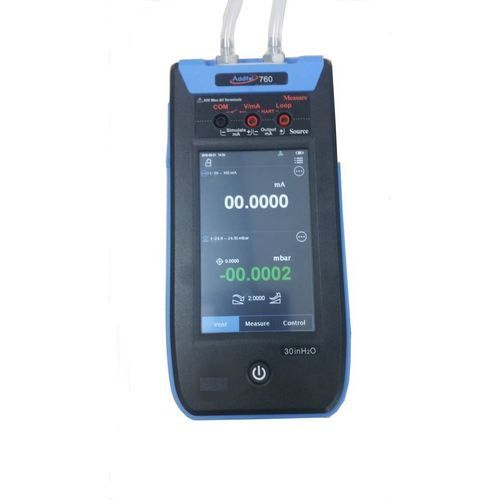

多功能校准器 ADT760 LLP

用于毫安信号压力用于压力传感器

概述
ADT760 LLP 是一款便携式、高精度、全自动差压校准仪，专用于传感器和变送器的极低压（Delta P）测量与校准。可自动产生从90%相对真空到75 mbar（DP30时±7500 Pa）的压力，生成压力的控制稳定度可达内部传感器满量程的0.005%，测量精度可达0.05% FS。

主要功能

• 内置自动泵产生压力（根据所装模块，从90%真空至7500 Pa）。
• 控制稳定度：内部模块满量程的0.005%。
• 测量精度高达0.05% FS；可选ADT155内置模块以实现更小量程和更高精度。
• 可更换内部压力模块（ADT155系列）。
• 彩色触摸屏界面（800×480 TFT）。
• 电流/电压信号的测量与模拟（用于变送器测试）；电流输出0–24 mA，精度0.01%读数+0.005% FS。
• 24 VDC环路供电输出（可防护至30 V）。
• 测试自动化、记录与数据记录（DL型号为可选）。
• 支持HART（依型号可选）。
• 内置可充电锂离子电池（约10小时工作时间）。
• 便携：重量<1.8 kg；尺寸235×110×70 mm。

应用与扩展
对于极低压力与更高精度的需求，ADT760 LLP 可配备ADT155内置传感器（小量程，例如 ADT155 DP025：62 Pa，稳定度0.003 Pa，精度0.13 Pa）。可连接两台数字ADT160A压力模块以扩展测量范围。自动泵按照内部模块的精度进行压力产生与设定控制。

电气与自动化功能

• 电流测量：±30.0000 mA，分辨率0.1 µA，精度±(0.01% 读数 + 0.005% FS)，阻抗<10 Ω。
• 电压测量：±30.0000 V，分辨率0.1 mV，精度±(0.01% 读数 + 0.005% FS)，阻抗>10 MΩ。
• 电流输出：0.000–22.000 mA，分辨率1 µA，精度±(0.02% 读数 + 0.01% FS)。
• 开关量测量与模拟（3–24 V，PNP/NPN）及自动开关测试。
• 温度补偿测量（校准系数与补偿值存储于压力模块）。

内部模块与量程
DP025 | ±0.25 inH2O | ±62 Pa | 精度 0.2% FS | 过压 100×
DP050 | ±0.5 inH2O | ±125 Pa | 精度 0.1% FS | 过压 100×
DP1 | ±1 inH2O | ±250 Pa | 精度 0.05% FS | 过压 100×
DP2 | ±2 inH2O | ±500 Pa | 精度 0.05% FS | 过压 100×
DP5 | ±5 inH2O | ±1000 Pa | 精度 0.05% FS | 过压 50×
DP10 | ±10 inH2O | ±2500 Pa | 精度 0.05% FS | 过压 20×
DP20 | ±20 inH2O | ±5000 Pa | 精度 0.05% FS | 过压 20×
DP30 | ±30 inH2O | ±7500 Pa | 精度 0.05% FS | 过压 20×

总体特性
通道：共4通道 — 1电气通道（测量/模拟）、1内部压力通道（产生/测量）、2外部传感器压力通道。
防护：IP54。
电池：锂离子可充电电池（约10小时），机体外充电4小时，放入箱体充电6小时。
显示：800×480 彩色 TFT 触摸屏。
通信：USB、Wi‑Fi、Bluetooth。
重量：<1.8 kg。尺寸：235×110×70 mm。
证书：提供NIST可溯证书与数据。
多语言界面：英语、德语、法语、意大利语、西班牙语、葡萄牙语、中文、日语。
泵寿命：>500,000 次循环。
电源：锂离子可充电电池，外部适配器 110/220 V。

型号与配件
示例型号：ADT760-LLP（便携式自动校准器，含DP30传感器）、ADT760-LLP-DL（含HART与数据记录功能）、ADT760 LLP-X（内部传感器可从ADT155系列选择）。
随附配件（示例）：110/220 V电源适配器、锂离子电池、测量电缆套件、用户手册光盘、NIST可溯证书。
可选配件（示例）：ADT161A（ADT160A）压力模块、模块连接电缆9060、Additel/Cal任务管理软件、滤芯、支架、软/硬保护箱（9913-760-SC / 9914-760）。

可选ADT155模块
ADT155-20-DP025：±0.25 inH2O（±62 Pa）±0.2% FS
ADT155-10-DP050：±0.5 inH2O（±125 Pa）±0.1% FS
ADT155-05-DP1：±1 inH2O（±250 Pa）±0.05% FS
ADT155-05-DP2：±2 inH2O（±500 Pa）±0.05% FS
ADT155-05-DP5：±5 inH2O（±1000 Pa）±0.05% FS
ADT155-05-DP10：±10 inH2O（±2500 Pa）±0.05% FS
ADT155-05-DP20：±20 inH2O（±5000 Pa）±0.05% FS
ADT155-05-DP30：±30 inH2O（±7500 Pa）±0.05% FS

技术规格

• 型号：ADT760 LLP（含DP30传感器）；DL/X为HART/数据记录选项变体。
• 最大压力范围：±30 inH2O = ±75 mbar = ±7500 Pa（DP30模块）。
• 精度：标准模块典型0.05% FS。
• 控制稳定度：<0.005% FS（内部模块）。
• 压力分辨率：6位。
• 可用单位：Pa、hPa、kPa、mPa、bar、mbar、psi、mmHg、inH2O@4°C/20°C 等。
• 压力连接：螺纹/缠绕连接（cannelé）。
• 压力上升时间：典型<30 s（75 mbar / 100 ml 容量）。
• 电流/电压测量：参见上文（±30 mA / ±30 V）。
• 温度补偿：5°C 至 35°C。
• IP54，工作温度 0°C 至 50°C，储存 -20°C 至 70°C，振动 4 g（20–2000 Hz），冲击 8 g（1 m 跌落测试）。
• 重量 <1.8 kg；尺寸 235×110×70 mm。
• 数据记录：可选（DL型号）最高 1,000,000 条带时间戳的数据。
