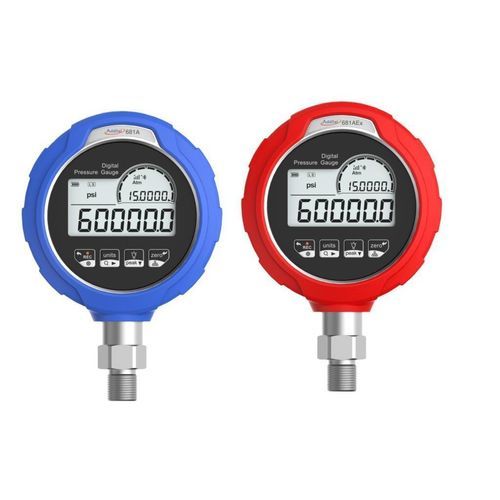

绝对压力计 ADT681A

相对差动LCD显示

产品简介

• Additel 681A 系列数字压力表
• 压力量程最高可达 60,000 psi（4,200 bar）
• 型号可选 0.02% 或 0.05% FS 精度
• 可测量表压、绝对压、差压及气压
• 压力百分比显示，带柱状图（bargraph）
• 温度全补偿精度（-10…50°C）
• 支持蓝牙通信，与 Additel Link 移动应用兼容
• 大尺寸易读显示屏，带背光
• 提供本质安全型版本（ADT681AEx）
• 可选数据记录（最高 10,000,000 条记录）
• 防护等级 IP67

耐用
外壳为 304 不锈钢，面板为防静电 PET，配 PTU 橡胶保护套。内部传感器优化设计，抗震动与抗冲击（5 g 振动，10 g 冲击），湿润部件耐腐蚀。IP67 适用于多尘和潮湿环境。

易用
按键与菜单界面符合人体工程学，阳光下可读，按键开启背光，大字符便于远距读取，实用功能包括：TARE、时间显示、峰值（max/min）、密封性测试、记录状态显示。

易维护
薄膜按键易清洁。电池寿命长，维护频率低。

规格（主表摘录）
ADT681A | ADT681AEx
描述：数字压力表 | 本质安全型数字压力表
本质安全：CE 标志；ADT681AEx：欧盟：II 1G EX ia IIC T4 Ga 于 -20…50°C；北美：CLASS I DIVISION 1 GROUP A,B,C,D T4；0 区 AEx ia IIC T4 Ga 于 -20…50°C；国际：EX ia IIC T4 Ga 于 -20…50°C
测量范围：最高至 4,200 bar（60,000 psi）
精度：681A(Ex)-02：满量程 0.02%；681A(Ex)-05：满量程 0.05%；681A(Ex)-RD：量程 0%–20%：±(0.02% FS)；20%–110%：±(0.1% 读数)；真空：±(0.25% FS)，FS = 14.5 psi；气压计（气泡式）：±55 Pa
量程类型：表压、饱和/压缩压力、计算绝对压、差压与气压
多功能：大气压、环境温度、最大/最小值、TARE、泄漏测试、压力%显示、时间显示、数据记录状态
显示：宽视角 FSTN 段 LCD，三腔设计；白色背光；4 或 5 位显示（可切换）；数字高度 14.5 mm
压力单位：Pa、kPa、MPa、psi、mbar、bar、kgf/cm2、%、mmH2O（4°C）、mmHg（0°C）、InH2O（4°C）、InHg（0°C）；提供多种工程水柱；1 个用户自定义单位（USER），可通过 Additel Link 设置
环境：温度补偿 -10°C 至 50°C；工作温度 -20°C 至 50°C；存储温度 -40°C 至 75°C；湿度 5%RH 至 95%RH（无冷凝）；海拔 < 3000 m
压力接口：1/4 NPT 公、1/2 NPT 公、1/4 BSP 公、1/2 BSP 公、M20 x 1.5 公；差压用开槽接口；高压（>1000 bar）使用 1/4 HP 公或母（参考 Autoclave M-250-C / F-250-C）
供电：3 节 AA 碱性电池；功耗模式：超稳定与低功耗，持续时间可变（例如低功耗模式下 1 次读数/10 s 可达 18,000 h）；支持 USB-C 外接供电
外壳：304 不锈钢，防静电 PET 面板，防静电 PTU 橡胶套；尺寸：118 x 42 x 178 mm；重量：0.68 kg
合规性：IP67（浸水 1 m，30 min）、振动 5 g、抗冲击 10 g、1 m 掉落（无橡胶套）
数据记录：存储最多 10,000,000 条记录（时间+压力）或 5,000,000 条（时间+压力+温度）；记录间隔 0.1 至 99,999 s
通信：Bluetooth、RS232（ATEX 限制下使用）、USB-C
证书：ISO 17025 认可校准证书
保修：1 年

量程明细（表格摘录）
相对量程（示例料号）：V15 = -15 psi (-1 bar), GP2 = 2 psi (0,16 bar), GP5 = 5 psi (0,35 bar), GP10 = 10 psi (0,7 bar), GP15 = 15 psi (1 bar), GP30 = 30 psi (2 bar), GP50 = 50 psi (3,5 bar), GP100 = 100 psi (7 bar), GP150 = 150 psi (10 bar), GP300 = 300 psi (20 bar), GP500 = 500 psi (35 bar), GP600 = 600 psi (40 bar), GP1K = 1000 psi (70 bar), GP1.5K = 1500 psi (100 bar), GP2K = 2000 psi (140 bar), GP3K = 3000 psi (200 bar), GP5K = 5000 psi (350 bar), GP10K = 10,000 psi (700 bar), GP15K = 15,000 psi (1000 bar), GP20K = 20,000 psi (1400 bar), GP25K = 25,000 psi (1600 bar), GP30K = 30,000 psi (2000 bar), GP36K = 36,000 psi (2500 bar), GP40K = 40,000 psi (2800 bar), GP50K = 50,000 psi (3500 bar), GP60K = 60,000 psi (4200 bar).

随附 / 可选配件（摘录）

• 随附：保护套、3 节碱性电池、差压型号用硅胶管（x2）、ISO 17025 校准证书
• 可选：磁性悬挂带、防雨保护套、USB 电源适配器、Additel Acal 软件（Basic / Net）、Additel Log II 记录软件、RS232 延长线、运输箱等

特性 / 技术规格

• 型号：ADT681A（可选 Ex 版本：ADT681AEx）
• 类型：数字压力表
• 最大量程：最高 60,000 psi（4,200 bar）
• 精度：最高 0.02% FS（视配置而定），另有 0.05% 与 0.2% 版本
• 单位：多种（Pa、kPa、MPa、psi、bar、mbar、kgf/cm2、%、mmH2O、mmHg、InH2O、InHg、用户单位）
• 防护等级：IP67
• 工作温度：-20°C 至 50°C
• 供电：3x AA；USB-C 外接供电
• 通信：Bluetooth、RS232（ATEX 区域受限）、USB-C
• 数据存储：最多 10,000,000 条记录（可选）
• 外壳：304 不锈钢，尺寸 118 x 42 x 178 mm，重量 0.68 kg
• 校准：提供 ISO 17025 校准证书
• 保修：1 年
