毫安信号校准器 ADT760 series

压力用于压力表用于压力传感器

概述

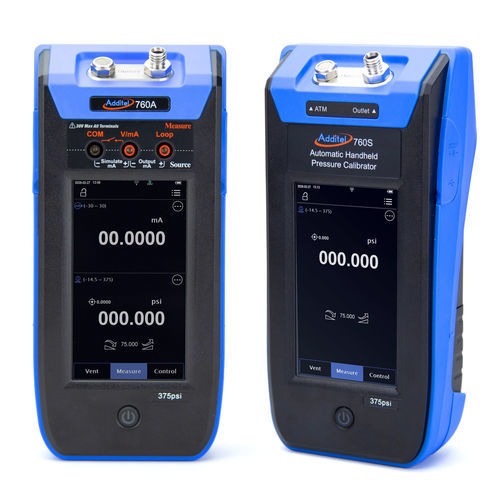

Additel ADT760A 是一款高性能自动便携式压力校准器，针对现场精度和机动性进行了优化。设备质量小于1.8 kg，集成电动泵、内部控制器和可更换的压力传感模块。ADT760A 配备电容式触摸屏和四路测量（内部压力、两路外部压力通道和一路电气通道）。ADT760S 为无电气测量/发生版本，适用于表压/表盘校准和集中显示的压力测量。

主要特性

• 自动产生和控制压力，最高达25 bar（375 psig）。
• 内置泵的全自动压力校准器（替代手动泵）。
• 三种量程配置：LLP（低压）、D（差压/相对）、MA（真空至25 bar.g）。
• 依据型号/模块，精度可达0.01%满量程。
• 可更换的内部 ADT155 压力模块，覆盖包括超低压在内的多种量程。
• 具备 HART 通信和数据记录选项（ADT760A 的 DL 型号）。
• 提供无电气测量/发生的版本：ADT760S。
• 质量 < 1.8 kg，便于手持操作和运输。
• 通信接口：USB、Wi‑Fi 和 Bluetooth。
• 数据记录和任务管理功能（ADT760A 的 DL 选项）。
• 污染防护系统（CPS 选件）。
• 支持外部压力模块（两路外部通道）。

通用规格（摘录）
规格 | 760-LLP | 760-D | 760-MA
最大压力范围 | ±30 inH2O (±75 mbar) | -12.5 至 35 psi (-0.86 至 2.5 bar) | -12.5 至 375 psig (-0.86 至 25 bar.g)
精度 | 0.05% FS | 0.01 或 0.02% FS | 0.01 或 0.02% FS
稳定性 | <0.005% FS（模块） | <0.005% FS | <0.005% FS
压力类型 | 差压、相对 | 差压、相对 | 相对、绝对
过压指示 | 120%（所有型号） | 120% | 120%
分辨率 | 6 digits（所有型号） | 6 digits | 6 digits
可用单位 | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O 等 | | |
压力连接 | 卡套接头 / 带适配器的软管 1/4 BSP、1/4 NPT、M20 / 1/8 BSPF | 软管、过滤器至 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF | 软管、过滤器至 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF
上升时间 | <30 s (30 inH2O/100 ml) | <10 s (35 psi/5 ml) | <90 s (300 psi/5 ml)

电学测量（仅 ADT760A，摘录）
功能 | 量程 | 分辨率 | 精度 | 备注
电流测量 | ±30.0000 mA | 0.1 µA | ±(0.01% 读数 + 0.005% µA) | 阻抗 <10 Ω
电压测量 | ±30.0000 V | 0.1 mV | ±(0.01% 读数 + 0.005% FS) | 阻抗 >10 MΩ
电流输出 | 0.000 至 22.000 mA | 1 µA | ±(0.02% 读数 + 0.01% FS) | 20 mA @1K
DC 24V 供电 | 24 V | — | ±1 V | 最大负载 100 mA
开关测量 | 开/关测量；适用于机械压力开关和 PNP/NPN 数字开关
温度补偿 | 8°C 至 38°C

内部 ADT155 模块（示例）
ADT155-DP025：±0.25 inH2O (±0.62 mbar) – 精度 ±0.2% FS
ADT155-DP050：±0.5 inH2O (±1.25 mbar) – 精度 ±0.1% FS
ADT155-DP1 / DP2 / DP5 / DP10 / DP20 / DP30 / DP50 / DP100 / DP150 / DP300 / DP400 / DP800 / DP1K：不同量程，高量程模块精度可达0.02% FS
CPx 模块（如 CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300, CP375）根据型号支持最高25 bar 的相对压力

附带配件（摘录）

• ADT100-760-KIT 适配器（接头套件：G1/8M 转 1/4 NPTF、G1/8M 转 G1/4F、G1/8M 转 M20F）。
• ADT100-760-HOSE：1.5 m 软管（LLP 型号不含）。
• 9819-X 电源适配器 110V/220V。
• 9724 锂离子电池（1 件）。
• ADT760A 测量线（3 件套）。
• 用户手册（光盘）及 ISO17025 校准证书随附。

可选配件（摘录）

• 污染预防系统（型号 9231）— 不兼容 LLP。
• 额外压力模块（ADT155 变体）及连接电缆。
• 软管和歧管套件（型号 ADT128-xx，视接头而定）。
• 软箱（9913-760-SC）或硬箱（9914-760）。

技术特性 / 规格

• 通道：共4通道（1路电气用于测量/模拟，1路内部压力用于产生/测量，2路外部压力传感器通道）。
• 防护等级：IP52（有限的防尘和防飞溅保护）。
• 电池：可充电锂离子电池，续航约10小时，充电约4小时。
• 显示：854 x 480 彩色 TFT 电容式触摸屏。
• 通信：USB、Wi‑Fi、Bluetooth。
• 质量：< 1.8 kg。
• 尺寸：235 x 110 x 70 mm。
• 证书：随附 ISO17025 校准证书。
• HART 通信：可选（僅 ADT760-X-DL 型号）。
• 数据记录：可选（僅 ADT760-X-DL 型号），容量可达 1,000,000 条带日期时间记录的数据。
• 任务文档：可选（ADT760-X-DL），可编程任务最多 250 个。
• 自动功能：压力开关测试、自动步进、泄漏测试。
• 电气保护：受保护至 30 V。
• 多语言界面：英语、德语、法语、意大利语、西班牙语、葡萄牙语、中文、日语。
• 泵寿命：> 500,000 次循环。
• 供电：可充电锂离子电池，外接电源适配器（110/220 V），10 V 输出。
• 环境规格：工作温度 0°C 至 50°C，湿度 0–90% RH，高度 < 3000 m；存储 -20°C 至 70°C；振动 4g (20–2000 Hz)；冲击 8g (1 m 跌落测试)。
• 保修：1 年（电池除外）。
