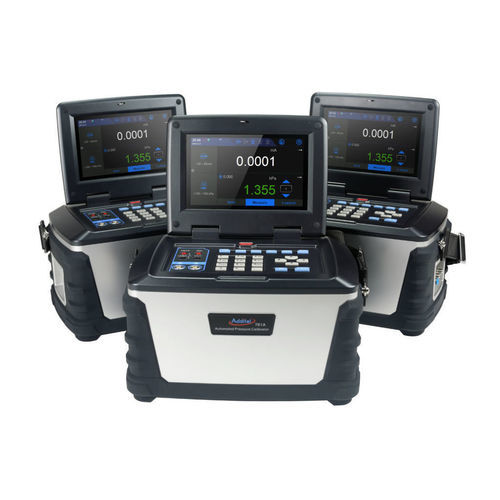

多功能校准器 ADT 761A

用于毫安信号压力用于压力表

描述
ADT 761A 便携式自动压力校准器集成了高性能内置电动泵和精密压力控制器，为现场和实验室的压力表、变送器和压力开关校准提供一体化解决方案。ADT 761A 在 ADT 761 基础上改进了内部传感器的灵活性、压力生成能力以及通过以太网、Wi‑Fi、蓝牙、USB 等实现的现代化人机界面（彩色触摸屏）。

要点

• 全自动校准器，内置电动泵（根据型号最高可达100 bar）
• 精度 0.02 % FS（可选 0.01 %）
• 双压模块（低压和高压）并支持外部模块
• 便携（≈8 kg）
• Wi‑Fi、以太网、蓝牙和 USB
• 数据记录，6 GB 存储（最多 1,000,000 次读数）
• 标配包含带数据的 ISO 17025 校准证书

主要功能
内置泵自动产生压力，范围从 90% 真空到 100 bar（视型号而定）。测量与产生电信号（mA/V），24 V 回路供电，支持 HART 通信和 Profibus。通过 7 英寸（800 x 480）彩色触摸屏和数字键盘进行人机交互。支持自动化测试序列（校准程序、PNP/NPN 压力开关测试、泄漏测试、保持压力）。支持外部数字压力模块（ADT 160A / ADT 161A），可将量程扩展到非常高的压力等级。

可用型号

• ADT 761A-LLP：低压 ±75 mbar（30 inH2O）
• ADT 761A-D：差压与相对压（-0.95 至 2.5 bar）
• ADT 761A-500：真空至 35 bar rel.（500 psig）
• ADT 761A-1K：真空至 70 bar rel.（1 000 psig）
• ADT 761A-1.5K：真空至 100 bar rel.（1 500 psig）
• ADT 761A-BP：气压校准（100 至 1 200 hPa）

压力规格（摘录）
规格 - 761A-LLP - 761A-D - 761A-500 - 761A-1K - 761A-1.5K - 761A-BP
最大量程 - 30 inH2O (75 mbar) - 35 psi (2.5 bar) - 500 psig (35 bar.g) - 1 000 psig (70 bar.g) - 1 500 psig (100 bar.g) - 传感器 1 200 hPa
最小量程 - -30 inH2O (-75 mbar) - -13.5 psi (-0.95 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - 传感器 100 hPa
精度(1) - 0.05 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.01 % FS
稳定性 - 0.005 % FS 或 0.05 Pa - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.02 hPa
压力类型 - 差压/相对 - 差压/相对 - 相对/绝对 - 相对/绝对 - 相对/绝对 - 绝对
分辨率 - 6 位（所有型号）
可用单位 - Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inHg, inH2O, kg/m2, torr, 自定义单位

测量与电信号（摘录）
mA 测量：±25/±50 mA，分辨率 0.0001 mA，精度 0.008 %L+0.004 %FS
V 测量：±300 mV / ±5/±12/±30 V，分辨率 0.1 μV / 0.0001 V，精度 0.008 %L+0.002 %FS
mA 源：0–25 mA（0.1 μA 分辨率），V 源：0–16 V
回路供电：16–30 V，最大负载 70 mA

备注
ADT 761A 支持智能数字压力模块（ADT 161A/ADT 160A），可根据模块将测量范围扩展至数千巴。设备标配 ISO 17025 证书并包含可追溯到 NIST 的数据。

技术特性 / 规格

• 典型精度：0.02 % FS（可选 0.01 %）
• 稳定性控制：< 0.005 % FS（高精度型号 0.003 %）
• 显示：7 英寸彩色 TFT 触摸屏（800 x 480）
• 通讯：USB、LAN（以太网）、Bluetooth、Wi‑Fi、HART、Profibus
• 内部存储：6 GB（最多 1,000,000 个值），任务容量：最多 1,000 任务
• 可充电 Li‑Ion 电池：约 8 小时（主配置）/ 规格表根据配置约 16 小时，充电时间 <5 小时
• 防护等级：IP31
• 重量：约 7.95–8 kg
• 尺寸：299 x 193 x 192 mm
• 工作温度：0 °C 至 50 °C（按规格进行温度补偿）
• 存储温度：-20 °C 至 60 °C
• 湿度：<90 % 无凝结
• 振动与冲击：振动 4 g (20–2 000 Hz)、冲击 8 g、跌落测试 1 m
• 泵寿命：>100 000 次循环
• 界面语言：英语、德语、法语、意大利语、西班牙语、葡萄牙语、中文、日语、俄语
• 保修：1 年
• 标配物品：歧管 ADT106‑X（按型号）、电源适配器 110/220、可充电电池 9723、测试电缆 9022、软管 ADT100‑761 HOSE、运输箱 9907 等
