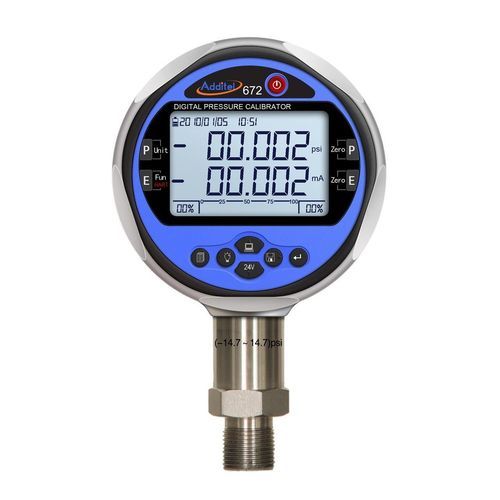

多功能校准器 ADT 672

用于毫安信号压力用于压力表

概述
ADDITEL ADT 672 数字压力校准仪基于微处理器和硅传感器，可实现可靠、精确且经济的压力测量，量程高达4200 bar。每个传感器在组装前均进行老化、测试和保护，以保证标称性能。

主要功能

• 可选精度：满量程的0.02% / 0.05% / 0.1%
• 温度补偿以提高精度
• 内置HART通信，配备车载HART通讯器
• 为变送器提供24 V回路电源
• MIN / MAX / HOLD 功能
• 双路6位显示（6位分辨率）
• 压力开关测试
• 电压和电流信号的测量与模拟
• 记录功能：数据记录器，可存储30个文件，每个文件40条记录，手动或自动模式，可调记录周期

测量范围
ADT 672 系列适用于相对压、绝对压、动态压和差压测量。仪器兼容 HART，可在不干扰 HART 信号的情况下对 HART 变送器进行校准。集成的 HART 通讯器可直接从设备读取和更新与校准相关的信息。

可用单位
Pa、kPa、MPa、psi、bar、mbar、kgf/cm2、inH2O (4°C)、mmH2O (4°C)、inHg (0°C)、mmHg (0°C)。

频率与补偿
测量频率：3.5 次/秒。温度补偿：-10 至 50°C。

接口
压力接口：≤1000 bar：1/4" NPT 公、1/4" BSP 公、M20×1.5 公。≥1000 bar：1/4" HP 母或公（Autoclave F-250-C, 9/16" - 18 UNF-2B 或 Autoclave M-250-C, 9/16" - 18 UNF-2A）。差压测试软管 Ø6 mm。其它接口可按需提供。

表 - 相对压力
Model | 压力范围 (bar) | Media | 精度 (% PE) | 过压
V15 | -1,0 | G | 0,02 (0,05) | 3X
GP2 | 0,16 | G | 0,05 | 3X
GP5 | 0,35 | G | 0,05 | 3X
GP10 | 0,7 | G | 0,02 (0,05) | 3X
GP15 | 1 | G, L | 0,02 (0,05) | 3X
GP30 | 2 | G | 0,02 (0,05) | 3X
GP50 | 3,5 | G | 0,02 (0,05) | 3X
GP100 | 7 | G | 0,02 (0,05) | 3X
GP150 | 10 | G | 0,02 (0,05) | 3X
GP300 | 20 | G, L | 0,02 (0,05) | 3X
GP500 | 35 | G, L | 0,02 (0,05) | 3X
GP600 | 40 | G, L | 0,02 (0,05) | 3X
GP1K | 70 | G, L | 0,02 (0,05) | 3X
GP2K | 140 | G, L | 0,02 (0,05) | 3X
GP3K | 200 | G, L | 0,02 (0,05) | 3X
GP5K | 350 | G, L | 0,02 (0,05) | 3X
GP6K | 400 | G, L | 0,02 (0,05) | 3X
GP10K | 700 | G, L | 0,02 (0,05) | 2X
GP15K | 1000 | G, L | 0,05 (0,1) | 2X
GP20K | 1400 | G, L | 0,05 (0,1) | 2X
GP25K | 1600 | G, L | 0,1 | 1,5X
GP30K | 2000 | G, L | 0,1 | 1,5X
GP36K | 2500 | G, L | 0,1 | 1,5X
GP40K | 2800 | G, L | 0,1 | 1,35X
GP50K | 3500 | G, L | 0,1 | 1,2X
GP60K | 4200 | G, L | 0,1 | 1,1X

表 - 绝对压力
Model | 压力范围 (bar) | Media | 精度 (% PE) | 过压
AP5 | 0,35 | G | 0,1 | 3X
AP10 | 0,7 | G | 0,1 | 3X
AP15 | 1,0 | G | 0,1 | 3X
AP30 | 2,0 | G | 0,1 | 3X
AP50 | 3,5 | G | 0,1 | 3X
AP100 | 7,0 | G, L | 0,05 (0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,1) | 3X

表 - 动态压力
Model | 压力范围 (bar) | Media | 精度 (% PE) | 过压
CP2 | ±0,16 | G | 0,05 | 3X
CP5 | ±0,35 | G | 0,02 (0,05) | 3X
CP10 | ±0,7 | G | 0,02 (0,05) | 3X
CP15 | ±1 | G | 0,02 (0,05) | 3X
CP30 | -1 至 2 | G | 0,02 (0,05) | 3X
CP100 | -1 至 7 | G, L | 0,02 (0,05) | 3X
CP150 | -1 至 10 | G, L | 0,02 (0,05) | 3X
CP300 | -1 至 20 | G, L | 0,02 (0,05) | 3X

表 - 差压
Model | 压力范围 (bar) | Media | 精度 (% PE) | 过压
DP1 | ±2,5 | G | 0,05 | 100X
DP2 | ±5,0 | G | 0,05 | 100X
DP5 | ±10 | G | 0,05 | 50X
DP10 | ±25 | G | 0,05 | 20X
DP20 | ±50 | G | 0,05 | 20X
DP30 | ±75 | G | 0,05 | 20X
DP50 | ±160 | G | 0,05 | 3X
DP150 | ±350 | G | 0,025 | 3X
DP300 | ±700 | G | 0,025 | 3X

电信号的测量与模拟
连接：Ø4 mm 插座。直流电压：±30.0000 V，精度 ±(0,02% L + 0,003% PE)。直流电流：30.0000 mA，精度 ±(0,02% L + 0,003% PE)。回路供电：24 V ±0,5 V 最大：50 mA；在120 mA受保护。压力开关：开/关（开关故障时为1 - 12 V）。

补充规格

• 压力开关测试：控制压力触发水平
• HART通信：读取并更新常用HART命令
• 统计计算：MIN / MAX
• HOLD 功能：冻结测量
• 数据记录器：容量30文件 × 40记录，手动或自动模式，可调周期

技术特性 / 规格

• 尺寸 Ø x W x H：Ø 120 x 46 x 184 mm
• 重量：700 g
• 显示：背光LCD，6位分辨率，数字高度16.5 mm，双屏显示
• 材料：铝制外壳，316LSS 接口
• 电源：可充电锂离子电池；续航：40小时；充电时间：4小时；电源适配器：10 V；外部电源：110 / 220 V
• 通信：RS232
• 工作范围：-20 至 70°C（相对湿度：95% 无冷凝）
• 参考条件：23°C ±3°C
• 兼容 HART 且集成 HART 通讯器
• 记录与存储：内置数据记录器，30 文件 × 40 记录
• 多单位显示选择（11 种单位可选）
