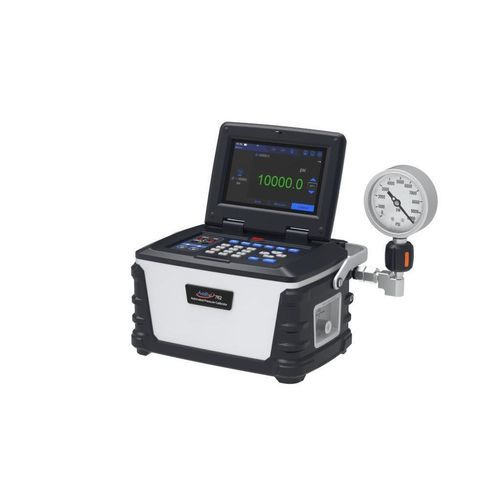

压力校准器 ADT762

用于压力表用于压力传感器可编程

概述
自动压力校准器 Additel ADT762 是一款交钥匙解决方案，可根据机型实现高达 700 bar 或 1000 bar 的压力校准任务自动化。其为现场和实验室使用而设计，兼具便携性、精度与丰富的连接性，适用于传感器、测压开关、指针和数字压力表及变送器的自动校准，包括 HART/PROFIBUS 设备。

主要功能

• 自动生成与控制压力，最高可达 1000 bar（视型号而定）
• 精度可达 0.01 % FS（双量程）
• 支持两量程（HP 与 LP），自动切换
• 稳定度控制 ≤ 0.005 % FS
• 便携，适用于现场与实验室
• 支持两个外接压力模块
• 通信：Wi‑Fi、LAN、Bluetooth、USB、以太网
• 支持 HART 通信（读取、配置、校准）与 Profibus
• 数据记录与任务管理（最多 1000 个已记录任务）
• 专利电动泵技术与集成自动排气
• 高级通信与自动化应用，支持无 PC 创建/执行任务

功能细节与优势
ADT762 通过集成排气系统实现液压系统排气（消除空气）的全自动化，简化试验准备。内置任务应用可自动分析错误与测量数据、生成报告并在本地存储结果。校准器可存储并调用多达 1000 个已记录任务。

型号与变体

• ADT762-01-GP15K-XX：1000 bar 自动校准器，精度 0.01 % FS
• ADT762-02-GP15K-XX：1000 bar 自动校准器，精度 0.02 % FS
• ADT762-01-GP10K-XX：700 bar 自动校准器，精度 0.01 % FS
• ADT762-02-GP10K-XX：700 bar 自动校准器，精度 0.02 % FS
• 压力接口选项（XX）：N = 1/4 NPT 内螺纹、N2 = 1/2 NPT 内螺纹、B = 1/4 BSP 内螺纹、B2 = 1/2 BSP 内螺纹、M = M20x1.5 内螺纹
• 另有水介质版本（ADT 762 W）

标配

• 9022：测量导线（2 套，4 件）
• USB 数据线（1 件）
• 9725：可充电 Li‑ion 电池（1 件）
• 9818：外置电源适配器 110V/220V（1 件）
• 漏斗（1 件）
• ADT100-762 Hose：高压软管（1 件）
• 小型配件箱（电缆与适配器）（1 件）
• 运输堵头（1 件）
• 9907-762：运输箱（1 件）
• 9201：癸酸二乙基己酯（sebacate）油（500 ml）（1 瓶）
• 储液罐用 O 型圈（3.5*1.2‑NBR70）（5 件）
• 直角接头用 O 型圈（5*1.5‑NBR70）（5 件）
• 9060：ADT161 压力模块连接线（1 件）
• ADT762 直角接头（1 件）
• ISO17025 认证校准证书（1 份）

可选配件

• ADT107‑KIT：双口歧管、压力软管和回零通信线
• ADT161：外置传感器（参见兼容模块列表）
• ADT100‑762‑X：直角接头
• 9241：替换气体蓄能器
• 9201：1 升癸酸二乙基己酯油

技术规格

• 压力范围：0–700 bar 和 0–1000 bar，视型号而定
• 推荐介质：二(2‑乙基己基)癸酸酯（sebacate）
• 外部充填最大容量：700 bar 时最多 80 ml（建议 50 ml）
• 油箱：最大 350 ml，带压力油箱盖，内置滤网
• 稳定性持续时间：> 5 分钟（基于控制模块量程）
• 内部压力模块：集成双量程模块
• 双量程与精度（示例）：GP15K（0–1000 bar / 0–400 bar）与 GP10K（0–700 bar / 0–200 bar），配置可选 0.01 % FS 或 0.02 % FS
• 支持的外部测量模块：所有 ADT161 模块（兼容性与精度视 ADT161‑01 或 ADT161‑02 而定）
• 用户界面：彩色触摸屏 + 弹性体按键
• 显示：7" TFT 触摸屏 800 x 480 彩色
• 外壳防护等级：IP31
• 电源：电池或市电
• 电池：可充电 Li‑Ion（约 12 小时使用，充电 <5 小时）
• 重量：12.8 kg（不含油）
• 尺寸：300 x 220 x 192 mm
• 通信：USB、LAN、Bluetooth、Wi‑Fi
• HART 通信：读取、配置与校准（DD 文件可更新）
• 存储：> 8 GB
• 数据记录：最多 1,000,000 条读数（含数据与时间戳）
• 任务文档：最多存储 1,000 个任务并包含数据
• 自动化功能：压差开关测试、自动步骤、泄漏测试
• 界面语言：英语、德语、法语、意大利语、西班牙语、葡萄牙语、中文、日语、俄语
• 泵寿命：> 1,000,000 周期
• 工作温度：0 °C 至 50 °C
• 储存温度：-20 °C 至 60 °C
• 湿度：< 90 %，无凝结
• 振动：4 g（20 至 2,000 Hz）
• 冲击：8 g，1 m 跌落试验
• 证书：含 NIST 可追溯数据的 ISO 17025 认证校准证书
• 符合性：CE
• 软件兼容性：ACal、Additel Land、Additel Link（通过移动应用访问）
• 保修：1 年
