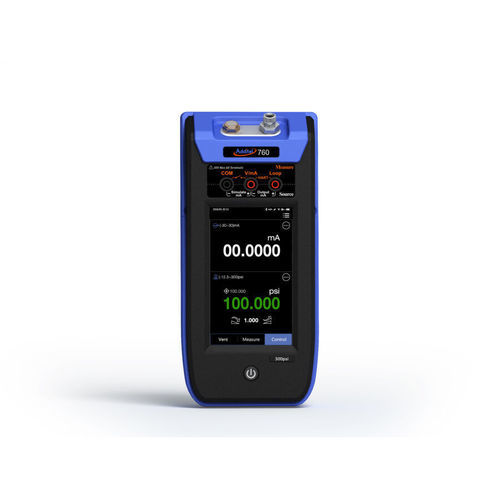

多功能校准器 ADT 760

用于毫安信号压力电压

产品概述
便携式、高精度、全自动压力校准器，紧凑且重量轻（≈1.8 kg），根据型号可产生并测量从90%真空到20 bar的压力。彩色触摸屏和内部自动泵。标准随附可追溯至 NIST 的校准证书。

功能摘要

• 通过集成泵自动产生和控制压力（根据型号最高至20 bar）。
• 内部模块控制稳定性：<0.005% 满量程。
• 精度可达 0.01% 满量程（取决于型号/选项）。
• 可互换的内部压力模块以调整量程和精度。
• 800×480 TFT 彩色触摸屏，用于图标操作和导航。
• 电气功能：mA/V 测量与源输出，回路供电 24 VDC（受保护，最高30 V）。
• 通信：USB、WiFi 和 Bluetooth；可选支持 HART。
• 数据记录选项（DL 型号）：可编程任务管理，存储量可达 1,000,000 条记录。

可用型号

• ADT760-LLP：用于极低压（含模块 ±30 inH2O / ±75 mbar）。
• ADT760-D：覆盖 -0.86 至 2.5 bar（含 CP35 传感器），用于差压和表压测量。
• ADT760-MA：覆盖 -0.86 至 20 bar（含 CP300 传感器），内置气压传感器以实现绝对值和表压测量。

功能与要点

• 测试自动化（DL 型号）：自动校准程序、任务准备、自动步进控制、带阻尼的自动开关测试。
• 电气测量与模拟：mA/V 测量精度 ±(0.01% 读数 + 0.005% FS)，0–24 mA 输出精度 ±(0.02% 读数 + 0.01% FS)。
• 记录与任务管理（DL 型号）：最多 250 个可编程任务，并可将结果下载到 PC。
• 泄漏测试：保持压力以测量泄漏损失。
• 压力回路保护：上游特殊过滤以避免尘埃或残留物堵塞。
• 可拆卸充电式锂离子电池；运行时间约 10 小时。

内部模块与兼容性（示例）
ADT155 模块系列可扩展或提升精度与量程：ADT155 (DP025, DP050, DP1, DP2, DP5, DP10, DP20, DP30, DP50, DP150, DP300, DP400, DP800, DP1K) 以及 CP 模块 (CP2, CP5, CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300)，模块与量程对应不同精度。

配件（含 / 可选）

• 典型标配：适配器套件 (ADT100-760-KIT)、1.5 m 软管 (ADT100-760-HOSE)、110/220 V 电源适配器、锂离子电池、测量电缆、用户手册、NIST 证书。
• 可选配件：附加模块 (ADT160A…)、模块连接电缆、测试软管套件（多种接头）、气动压力歧管 (ADT128 系列)、软/硬箱、过滤器、支架、用于数据管理和下载的 Additel 软件。

主要规格（摘要）
规格 | 760-LLP | 760-D | 760-MA
最大压力范围 | ±30 inH2O (±75 mbar) | -0.86 至 2.5 bar (-12.5 至 35 psi) | -0.86 至 20 bar.g (-12.5 至 300 psi)
精度（满刻度） | 0.05% FS | 0.02% FS | 0.02% FS（可选 0.01%）
稳定性 | <0.005% FS（内部模块），适用于所有型号
压力类型 | 差压、表压（LLP & D）；表压与绝对压（MA）
分辨率 | 6 digits
可用单位 | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, mtorr, torr 等
压力连接 | 法兰卡套 (LLP) / G1/8 BSPF（D 与 MA 视版本而定）
显示 | 彩色 800×480 TFT 触摸屏
电池 | 可充电锂离子，运行时约 10 h，外部充电 4 h / 机内充电 6 h
防护 | IP54（防尘防水）
重量 / 尺寸 | <1.8 kg；235 × 110 × 70 mm
证书 | 提供可追溯至 NIST 的证书及数据
通信 | USB、WiFi、Bluetooth；HART 可选（X-DL 型号）

技术特性 / 规范

• 通道：共 4 通道（1 个电气测量/模拟通道，1 个内部压力生成/测量通道，2 个外部压力传感器通道）。
• 温度补偿：5°C 至 35°C（扩展补偿 0–50°C）。
• 温度系数：在 5–35°C 范围外 < ±(0.001% RD + 0.001% FS) /°C。
• 泵寿命：>500,000 次循环。
• 环境规范：工作温度 0°C 至 50°C，湿度 0–90% RH，海拔 <3000 m；存储 -20°C 至 70°C。
• 振动与冲击：振动 4g (20–2000 Hz)；冲击 8g 跌落测试 1 m。
