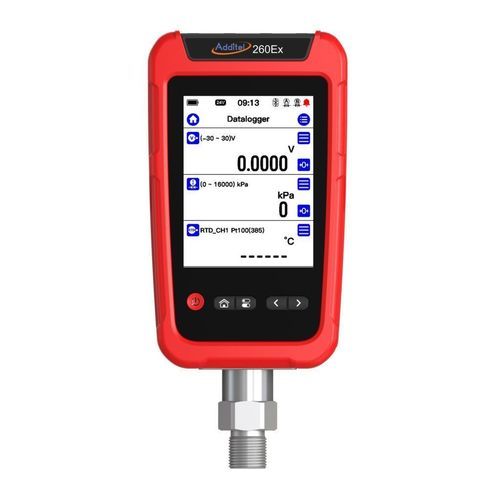

电压数据采集器 ADT260EX

电流压力温度

概述
Additel 的 ADT260EX 是一款本质安全型便携多通道参考记录仪，可提供多达 8 个通道的压力、温度（可选 RTD 探头）、气压和电气测量。该设备将数据采集、彩色触摸屏显示以及蓝牙和 USB 通信功能集成于一体。

主要特点

• 最多 8 个测量通道
• 本质安全（ATEX、IECEx、CSA、UKCA 认证）
• 现场可更换压力模块
• 带实时趋势图的数据记录功能
• 支持静水试验和泄漏测试
• 透射反射彩色触摸屏
• 内置气压计
• 可选 RTD 探头
• 蓝牙和 USB 连接
• 兼容 Additel Link 手机应用

详细说明
ADT260EX 提供大容量的多参数自动记录、趋势曲线显示、瞬时观测和统计分析。结果存储在设备内部，可现场查看。存储容量最高可达 1000 万条读数（单通道），记录间隔可配置为 0.1 s 至 9999 s。其广泛兼容性和本质安全性使其适用于石化、炼油厂、化工厂、制药行业及常规校准应用。

通道配置（8 种组合）
通道 1：集成数字压力模块，现场可更换
通道 2：内置用户可校准气压计
通道 3 和 4：外置数字压力模块输入
通道 5：由通道 3 和 4 计算的模拟差压
通道 6 和 7：温度测量（支持 2、3 或 4 线 RTD 传感器）
通道 8：电气测量（电流、电压、频率、脉冲）或开关测试；内置回路供电

本质安全
ADT260EX 获得 Ex ia IIC T4 Ga 认证，并通过 ATEX、IECEx、CSA 和 UKCA 认证。可用于潜在爆炸性环境（海上平台、泵站、化工装置等）。

连接与外观
支持内置和外置压力模块的连接，部分输入配备 φ4 mm 香蕉插座，外置模块使用 Lemo 风格连接器。设备示例展示了不同模块、探头和配件的配置（连接器、侧/后视、屏幕菜单）。

功能规格（摘要）
RTD 测量 | 2、3 或 4 线（可选）；单位 °C、°F、K 或 欧姆
滤波 | 移动平均滤波（样本 1 ~ 50）；一阶线性滤波（系数 0.01 ~ 1）
开关测试（压力开关） | 状态变化时显示测量值；存储最近 8 次变化
压力去皮 | 通过用户界面定义
稳定性指示 | 用户可选择时间和判定标准
电源管理 | 自动关闭背光，自动关机

一般规格（摘要）
输入通道 | 顶部：2 个 RTD 通道，1 个电信号通道（φ4 mm 香蕉插座）；右侧：2 个外置压力模块通道；底部：集成压力模块（ADT158Ex）；内部：内置气压传感器
气压计精度 | ±55 Pa
测量速率 | mV、V、mA & 频率及 RTD: 3 次/秒；压力模块：1~10 次/秒（可选，默认 3）；气压计：1 次/秒
数据存储 | 间隔 0.1 至 9999 s；最多 1000 万次读数（单通道）
电源 | 本质安全型 4000 mAh 锂离子电池（14.4 Wh）；充电 6–8 h；典型续航约 100 h（测量模式）
环境 | 工作温度 -20 °C 至 50 °C；存储 -20 °C 至 70 °C；湿度 0% 至 95% RH 无冷凝；海拔 3000 m
预热时间 | 10 分钟
端口电压保护 | 最大 30 V
防护/跌落 | IP67；1 m 跌落测试
通信 | 隔离 USB Type‑C（从设备）、蓝牙
显示 | 4.4" 透射反射电容式彩色触摸屏，LED 背光
尺寸 | 177 mm x 105 mm x 52 mm（不含 ADT158Ex 底部支架）
重量 | 0.75 kg
质保 | 1 年

电气规格（摘要）
RTD 测量精度 | 0~400 Ω：0.01 % 读数 + 0.005 % 满量程（分辨率 1 mΩ）；激励电流 1 mA（适用于 4 线探头；3 线加 10 mΩ，2 线加 50 mΩ）
电压测量 | ±300 mV：0.015 % 读数 + 0.005 % 满量程（分辨率 1 μV，输入阻抗 >100 MΩ）；±30 V：0.015 % 读数 + 0.005 % 满量程（分辨率 0.1 mV，阻抗 >1 MΩ）
电流测量 | ±30 mA：0.015 % 读数 + 0.005 % 满量程（分辨率 0.1 μA；阻抗 <40 Ω）
频率测量 | 0.01 ~ 50000 Hz（自动）：0.005 % 读数 + 2 位；自动分辨率至 6 位；最小门限 2.5 V
压力开关测量 | 检测电压 3 ~ 30 V；响应速度 < 10 ms；支持无源触点
脉冲计数 | 0 ~ 9 999 999；上升/下降沿；最小门限 2.5 V
回路供电 | 20 V ±10%；最大输出阻抗 320 Ω；最大驱动电流 25 mA

压力（摘要）
压力分辨率 | 可选 4、5 或 6 位数字
温度补偿 | -10 °C ~ 50 °C
压力模块类型 | 集成模块 ADT158Ex；外置模块 ADT161Ex（详细特性见各自数据表）
示例量程（参考） | GP2：2 psi (0.16 bar) 精度 0.05 % FS；GP10：10 psi (0.7 bar) 精度 0.02 % FS；GP20K：20000 psi (1400 bar) 精度 0.05 % FS（完整量程及精度表见产品数据表）

备注
随附电源适配器、可充电锂离子电池、测试线、背带、ISO 17025 校准证书（见配置及可选配件）。可选配不同长度的模块和 RTD 探头及携带箱。

特性 / 技术规格（列表）

• 商用型号：ADT260EX
• 品牌：Additel
• 通道：最多 8 个可配置通道（压力、气压、外置模块、RTD、电信号）
• 记录容量：最多 1000 万次读数（单通道）
• 记录间隔：0.1 s 至 9999 s
• 电池：本质安全型 Li‑ion 4000 mAh（14.4 Wh）；典型续航 ~100 h；充电 6–8 h
• 本质安全：Ex ia IIC T4 Ga；ATEX、IECEx、CSA、UKCA 认证
• 防护等级：IP67；1 m 跌落测试
• 显示：4.4" 透射反射电容式彩色触摸屏
• 通信：蓝牙、隔离 USB Type‑C
• RTD 精度：0.01 % 读数 + 0.005 % 满量程（4 线探头）
• 支持电压/电流/频率/脉冲测量、压差开关测试及内置回路供电
• 工作温度：-20 °C 至 +50 °C
• 尺寸：177 x 105 x 52 mm（不含支架）
• 重量：0.75 kg
• 质保：1 年
• 随附配件：电源适配器、电池、测试线、背带、ISO 17025 证书
• 选项：ADT158Ex（内置）和 ADT161Ex（外置）模块，AM1602 RTD 探头（多种长度），连接线，硬/软携带箱，校准软件
