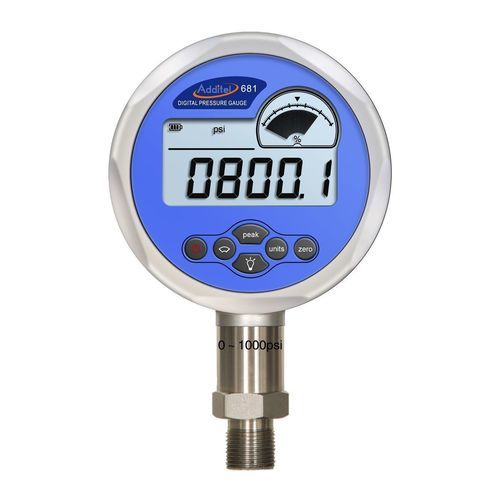

绝对压力计 ADT 681 series

相对差动LCD显示

概述
ADT 681 数字压力表采用基于微处理器的架构和硅传感器，可实现可靠、精确且经济的压力测量，量程可达 4200 bar。每个传感器在组装前均经过专门的老化、测试和保护处理。ADT 681 配备数值和图形双重显示、温度补偿，并提供标准版或 ATEX 认证版（ADT 681 IS）。

主要功能

• 可选精度：0,02% / 0,05% / 0,1% / 0,2% 满量程（FS）
• 双重显示：数字和图形（图形显示模拟指针表盘）
• 温度补偿测量
• 可选压力单位：最多 11 种（Pa、kPa、MPa、psi、bar、mbar、kgf/cm2、inH2O、mmH2O、inHg、mmHg 等）
• 测量模式：表压（相对）、绝对、动态、复合、差压
• 高/低报警并显示突变
• 可提供面板安装版本
• 提供 ATEX 型号（ADT 681 IS）
• 记录选项：最多 21,000 条数据（日期、时间、压力、温度）

压力测量 — 表压
表（型号 | bar | 介质 | 精度 (%FS) | % Rd | 过载）：
V15 | -1.0 | G | 0.02 (0.05; 0.1; 0.2) | N/A | 3X
GP2 | 0,16 | G | 0.05 (0.1; 0.2) | N/A | 3X
GP5 | 0,35 | G | 0.05 (0.1; 0.2) | 0.1 | 3X
GP10 | 0,7 | G | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP15 | 1 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP30 | 2 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP50 | 3,5 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP100 | 7 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP150 | 10 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP300 | 20 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP500 | 35 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP600 | 40 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP1K | 70 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP2K | 140 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP3K | 200 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP5K | 350 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP6K | 400 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP10K | 700 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 2X
GP15K | 1000 | G, L | 0.05 (0.1; 0.2) | 0.1 | 2X
GP20K | 1400 | G, L | 0.05 (0.1; 0.2) | N/A | 2X
GP25K | 1600 | G, L | 0.1 (0.2) | N/A | 1.5X
GP30K | 2000 | G, L | 0.1 (0.2) | N/A | 1.5X
GP36K | 2500 | G, L | 0.1 (0.2) | N/A | 1.5X
GP40K | 2800 | G, L | 0.1 (0.2) | N/A | 1.35X
GP50K | 3500 | G, L | 0.1 (0.2) | N/A | 1.2X
GP60K | 4200 | G, L | 0.1 (0.2) | N/A | 1.1X

压力测量 — 绝对压力
表（型号 | bar | 介质 | 精度 (%FS) | 过载）：
AP5 | 0,35 | G | 0,1 (0,2) | 3X
AP10 | 0,7 | G | 0,1 (0,2) | 3X
AP15 | 1,0 | G | 0,1 (0,2) | 3X
AP30 | 2,0 | G | 0,1 (0,2) | 3X
AP50 | 3,5 | G | 0,1 (0,2) | 3X
AP100 | 7,0 | G, L | 0,05 (0,2; 0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,2; 0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,2; 0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,2; 0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,2; 0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,2; 0,1) | 3X

压力测量 — 复合压力
表（型号 | bar | 介质 | 精度 (%FS) | 过载）：
CP2 | ±0,16 | G | 0,05 (0,1; 0,2) | 3X
CP5 | ±0,35 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP10 | ±0,7 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP15 | ±1 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP30 | -1 至 2 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP100 | -1 至 7 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP150 | -1 至 10 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP300 | -1 至 20 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X

压力测量 — 差压
表（型号 | bar | 介质 | 精度 (%FS) | 过载 | 静压）：
DP1 | ±2,5 | G | 0,05 | 100X | 700 mBar
DP2 | ±5,0 | G | 0,05 | 100X | 700 mBar
DP5 | ±10 | G | 0,05 | 50X | 700 mBar
DP10 | ±25 | G | 0,05 | 20X | 700 mBar
DP20 | ±50 | G | 0,05 | 20X | 700 mBar
DP30 | ±75 | G | 0,05 | 20X | 700 mBar
DP50 | ±160 | G | 0,05 | 20X | 700 mBar
DP100 | ±250 | G | 0,05 | 20X | 1 Bar
DP150 | ±350 | G | 0,02 (0,05) | 20X | 3,5 Bar
DP300 | ±700 | G | 0,02 (0,05) | 20X | 3,5 Bar

气压
BP | 测量范围 60 HPa 至 1100 HPa | 介质 G | 精度 40 Pa | 过载 3X

附加规格
可用压力单位：Pa, kPa, MPa, psi, bar, mbar, kgf/cm², inH2O@4°C, mmH2O@4°C, inHg@0°C, mmHg@0°C。
连接口：1/4 NPT 公，1/2 NPT 母，1/4 BSP 公，M20×1.5 公（≤ 1000 bars），1/4HP 母或 1/4HP 公（≥ 1000 bars）。差压测试软管 Ø6 mm。其它连接按需提供。

通用规格
尺寸 L x W x H：Ø110 mm x 35 mm x 176 mm。面板安装外壳：Ø140 mm x 86 mm。
重量：0.6 Kg。
显示：LCD，5 位分辨率，数字高度 16.5 mm。刷新率：3 次/秒（可调 1 至 10 次/秒）。
外壳：铝。毛细连接件：316L SS。
电源：含 9 V 电池。电池寿命：300 h（10 次/秒）、600 h（3 次/秒）、6000 h（1 次 / 10 s）。60 分钟自动关机（可禁用）。选项：外部电源 110/220 V（请勿在爆炸性气氛中使用）。
通信接口：RS-232（请勿在危险区使用）。

环境规格
参考条件：23°C ±3°C（相对湿度 < 95% 无冷凝）。
额定工作温度：-10 至 +50°C。
储存条件：-20 至 +70°C。

特性 / 技术规格

• 商业型号：ADT 681
• 品牌：ADDITEL
• 最大测量范围：最高 4200 bar（取决于 GP60K 版本）
• 精度等级：0,02% / 0,05% / 0,1% / 0,2% FS
• 测量模式：表压、绝对、复合、差压、动态
• 双重显示：数字 + 图形
• 数据记录：可选，最多 21,000 条记录（日期、时间、压力、温度）
• 电源：9 V 电池（随附）或可选外部电源
• 材料：铝外壳，316L SS 连接件
• 工作温度：-10 至 +50°C
