管状陶瓷 IN-CM-400 series

绝缘

产品概述

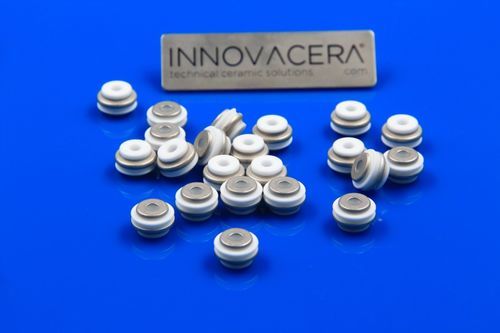

IN-CM-400 系列金属化陶瓷衬套用于可靠的陶瓷-金属连接及绝缘穿透件应用。金属化表面可实现与金属零件的钎焊及气密封装。INNOVACERA 提供标准件，并可按工业需求定制多种形状和尺寸。

能力

• 用于将陶瓷与金属连接的金属化处理
• 用于陶瓷-金属组件的钎焊能力
• 从陶瓷到钎焊组件的一站式服务
• 可提供用于装配的成品气密陶瓷端子

设计与示意图
产品页面包含设计示意图和多张产品图片，展示金属化陶瓷衬套以及用于穿透件和气密端子的陶瓷-金属装配设计示例。

零件与尺寸（表）
Part # | D | A | J
IN-CM-400 | 0.494 | 0.143 | 0.309
IN-CM-400-1 | 0.494 | 0.169 | 0.309
IN-CM-400-1M | 0.494 | 0.228 | 0.309
IN-CM-400-2 | 0.562 | 0.200 | 0.375
IN-CM-400-2M | 0.562 | 0.250 | 0.375
IN-CM-400-3 | 0.619 | 0.260 | 0.403
IN-CM-400-4 | 1.000 | 0.320 | 0.500
IN-CM-400-5 | 0.994 | 0.447 | 0.497
IN-CM-400-6 | 0.556 | 0.200 | 0.372
IN-CM-400-7 | 1.050 | 0.510 | 0.497
IN-CM-400-8 | 0.744 | 0.265 | 0.372
IN-CM-400-8-1 | 0.744 | 0.302 | 0.372
IN-CM-400-8-2 | 0.750 | 0.344 | 0.375
IN-CM-400-9 | 0.994 | 0.382 | 0.497
IN-CM-400-9-1 | 0.994 | 0.382 | 0.497
IN-CM-400-10 | 1.750 | 0.760 | 0.625
IN-CM-400-12 | 0.556 | 0.200 | 0.278
IN-CM-400-14 | 0.562 | 0.260 | 0.375

特性 / 技术规格

• 材料：具有可与金属接合的金属化表面的技术陶瓷
• 应用：陶瓷-金属连接、绝缘穿透件、气密端子
• 制造能力：金属化处理、钎焊及组装为成品气密组件
• 定制：可提供多种定制形状和尺寸
• 零件系列：IN-CM-400 系列（多个变体，列出 D、A、J 尺寸）
