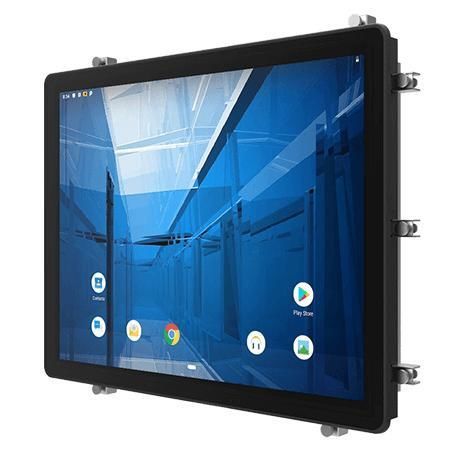

多点触摸屏式工业平板电脑 R15IQ3S-EHC3

PCAP电容式触摸屏15"1024 x 768

概述
Winmate R15IQ3S-EHC3 是一款 15 英寸 E 系列人机界面面板电脑，搭载 Qualcomm® Snapdragon™ 660 八核 2.2 GHz 处理器。针对机械控制、工厂自动化与操作员 HMI 设计，具备无风扇低功耗设计及前面板 IP65 防护，适用于 OEM、系统集成商与工业客户的长期部署需求。

主要特性

• 15" 1024 x 768 分辨率，投射电容多点触控 (P-CAP)
• Qualcomm® Snapdragon™ 660 八核 2.2 GHz 处理器
• 无风扇散热，静音且低功耗
• 前面板 IP65 防水防尘

产品亮点

• True Flat 全平面前端，便于清洁和维护
• P-Cap 多点触控，玻璃保护盖防刮，支持多指手势
• 面板安装夹具实现快速安装（无需钻孔）
• 前金属边框与塑料后盖，结构紧凑且便于维护

认证
CE、FCC

输入/输出与连接性（概要）

• USB：2 x USB 2.0 (Type A)，1 x USB 3.0 (Type-C)
• 串口：1 x RS232/422/485（默认 RS232）
• 網路：1 x LAN（默认）；支持 PoE at/af（可选）
• 视频：1 x Micro HDMI（可选）
• 存储卡：1 x Micro SD 卡槽

附件（随附 / 可选）

• 100~240V AC 转 DC 适配器
• 电源线
• VESA 螺丝
• 面板安装夹具

适用场景
机器控制、操作员 HMI、工厂自动化及其他需前面板 IP65 保护的工业嵌入式 HMI 应用，适合对稳定性和低功耗有要求的项目部署。

技术规格

• 显示尺寸：15.0 inches
• 触控 / 玻璃：Projected Capacitive Multi Touch Screen (P-CAP)
• 分辨率：1024 x 768
• 面板亮度：300 nits
• 对比度：2000:1
• 可视角度：88,88,88,88
• 有效显示区域：304.1 x 228.1 mm
• 处理器：Qualcomm® Snapdragon™ 660 (Octa-Core 2.2 GHz)
• 内存：3 GB LPDDR4
• 存储：板载 eMMC 32 GB
• 操作系统：Android 9.0
• WLAN：支持（可选）
• 蓝牙：支持（可选）
• 外形尺寸：367 x 291 x 65.8 mm
• 开孔尺寸 (Cut out)：342 x 261 mm
• 重量：3.0 kg
• 安装方式：面板安装 (Panel mount)，支持 VESA 安装
• 机壳：前金属面框 + 后塑料盖
• 散热系统：无风扇设计
• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-20°C 至 60°C
• 抗冲击：MIL-STD-810G Method 516.6 Procedure I
• 抗振动：MIL-STD-810G Method 514.6 Procedure I
• 防护等级：前面板 IP65
• 认证：CE, FCC
• USB 端口：2 x USB 2.0 (Type A)，1 x USB 3.0 (Type-C)
• 串口：1 x RS232/422/485（默认 RS232）
• 網路：1 x LAN（默认）；PoE at/af 可选
• 视频输出：1 x Micro HDMI（可选）
• 音频：2 x 扬声器（可选）
• SD 卡槽：1 x Micro SD
• 电源额定：12V DC 带端子块（9~36V 可选）
• 适配器：12V 50W
