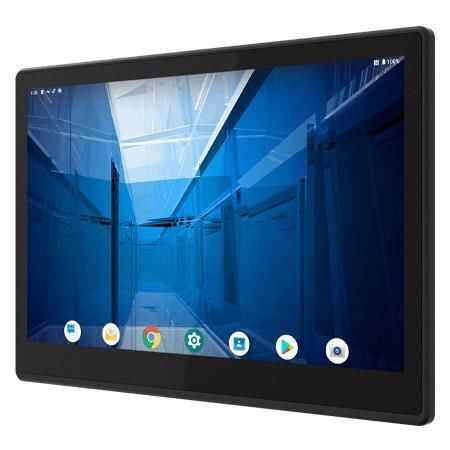

多点触摸屏式工业平板电脑 W14IM3S-EHA1

PCAP电容式触摸屏14"1920 x 1080

产品概述
Winmate W14IM3S-EHA1 是一款 14.0 英寸 E 系列 HMI 面板电脑，适用于机器控制、工厂自动化和操作员界面。其将 14.0" 全高清（1920x1080）投射电容式多点触控显示与 ARM A53 四核 2.0GHz 处理器集成于无风扇、低功耗的设计中，前面板防护等级为 IP65，适合工业环境使用。

主要特性

• 14" 1920 x 1080 分辨率，投射电容式多点触控（PCAP）
• ARM A53 四核 2.0GHz 处理器
• 无风扇散热设计，超低功耗
• 前面板 IP65 防水防尘
• 支持 Android（默认）或 Linux（可选）

显示与操控
14" 全高清 PCAP 显示提供清晰画面与精准触控，支持手套操作。前面板易于清洁，适用于生产线、食品加工及需频繁清洗的环境。

可靠性与工业应用
无风扇设计降低维护需求与运行噪音。金属外壳配合 ABS+PC 部件，且通过 MIL-STD-810H 冲击与振动测试，适合恶劣环境与 24/7 连续运行。

软件与应用场景
面向工业采购商、OEM 和系统集成商，适用于机器控制、操作员 HMI、查询机、嵌入式自动化等需长期供货与稳定硬件集成的场景。默认系统为 Android 11（可升级至 Android 13）；可选 Linux Yocto 5.15.47 + Qt 5.15 或 Ubuntu Server 22.04。

认证
CE、FCC。

技术规格

• 型号：W14IM3S-EHA1
• 显示：Projected Capacitive Multi-Touch，14.0 inches，1920 x 1080
• 面板亮度：700 nits；对比度：1200:1；视角：89/89/89/89；有效显示区：309.312 x 173.988 mm
• 处理器：ARM A53（四核 2.0 GHz）
• 内存：4 GB LPDDR4
• 存储：板载 eMMC 32 GB
• 操作系统：Android 11（默认，可升级至 Android 13）；Linux Yocto 5.15.47 with QT 5.15（可选）；Linux Ubuntu Server 22.04（可选）
• 尺寸：340 x 220 x 62.7 mm；开孔（Cut out）：318.6 x 198.6 mm；重量：2 kg
• 安装：面板安装；VESA 安装
• 外壳：金属外壳 & ABS+PC
• 散热：无风扇设计
• 工作湿度：10% 至 90% RH（无冷凝）
• 工作温度：0°C 至 50°C；存储温度：-20°C 至 60°C
• 抗冲击：MIL-STD-810H Method 516.8 Procedure I；抗振动：MIL-STD-810H Method 514.8 Procedure I
• 防护等级：前面板 IP65
• 认证：CE、FCC
• USB：2 x USB 2.0 Type A；1 x Micro USB 2.0 OTG
• 串口：1 x RS232/422/485（默认 RS232）
• 以太网：1 x LAN 10/100/1000 Mbps（默认）；PoE（PD, 802.3at）可选
• 视频：1 x Micro HDMI 输出（可选）
• SD 卡：1 x Micro SD（最大 32 GB）
• 附件：100~240V AC→DC 适配器；电源线；VESA 螺丝；安装卡扣
• 电源：12V DC（端子）；适配器：12V 50W
