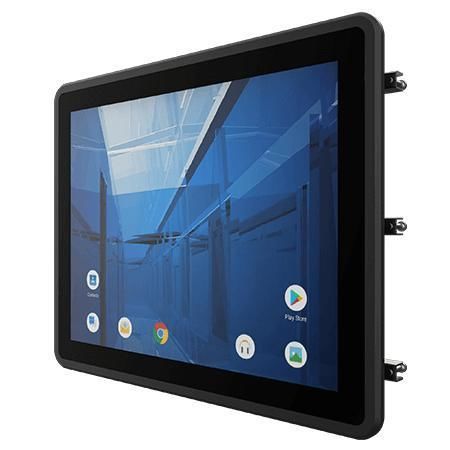

多点触摸屏式工业平板电脑 R15IM3S-EHC3

PCAP电容式触摸屏15"1024 x 768

概述
R15IM3S-EHC3 是一款 15.0 英寸 E 系列 HMI 面板电脑，配备投影式电容（P-CAP）多点触控显示屏和 ARM A53 四核处理器。适用于机器控制、工厂自动化和操作员 HMI，具有无风扇设计、低功耗、前面 IP65 防护以及 Android 或 Linux 的灵活操作系统选项。

主要特性

• 15.0" 1024 x 768 分辨率，投影式电容多点触控（P-CAP）
• ARM A53 四核 2.0 GHz 处理器
• 无风扇散热与低功耗设计
• 前面 IP65 防水防尘
• Android 11（默认）；支持 Android 或 Linux 发行版

认证

• CE
• FCC

产品亮点
True Flat（易清洁）
True-flat 前面板减少边缘灰尘积聚，便于工业环境中的清洁和维护。

下一代计算能力
ARM A53 平台在计算性能与低功耗之间取得平衡，适用于嵌入式工业物联网应用。

P-Cap 触控（耐刮擦）
玻璃覆盖镜片保护触控面免受划伤。P-Cap 支持 4 点多点触控和指尖操作，提升操作人员的使用体验。

安装卡扣（快速安装）
面板安装卡扣支持免钻孔快速安装，拆卸时保持面板外观完整。

技术规格

• 型号: R15IM3S-EHC3
• 显示 - 尺寸: 15.0 inches
• 显示 - 触控 / 玻璃: Projected Capacitive Multi Touch Screen (P-CAP)
• 显示 - 分辨率: 1024 x 768
• 显示 - 面板亮度: 300 nits
• 显示 - 对比度: 2000:1
• 显示 - 可视角度: 88,88,88,88
• 显示 - 有效区域: 304.1 x 228.1 mm
• 系统 - 处理器: ARM A53 (Quad Core 2.0 GHz)
• 系统 - 内存: 4 GB LPDDR4
• 系统 - 存储: eMMC onboard 32 GB
• 系统 - 操作系统: Android 11 (默认，可升级至 Android 13); Linux Yocto 5.15.47 with Qt 5.15 (可选); Linux Ubuntu Server 22.04 (可选)
• 机械 - 尺寸: 367 x 291 x 65.8 mm
• 机械 - 开孔 (Cut out): 342 x 261 mm
• 机械 - 重量: 3.0 kg
• 机械 - 安装: Panel mount; VESA mount
• 机械 - 外壳: 金属前框 + 塑料后盖
• 机械 - 散热系统: Fanless design
• 环境 - 工作湿度: 10% 至 90% RH，非冷凝
• 环境 - 工作温度: 0°C 至 50°C
• 环境 - 存储温度: -20°C 至 60°C
• 环境 - 抗冲击: MIL-STD-810H Method 516.8 Procedure I
• 环境 - 抗振动: MIL-STD-810H Method 514.8 Procedure I
• 环境 - IP 等级: 前面 IP65
• 认证: CE、FCC
• IO 端口 - USB: 2 x USB 2.0 Type A；1 x Micro USB 2.0 OTG
• IO 端口 - 串口: 1 x RS232/422/485（默认 RS232）
• IO 端口 - LAN: 1 x LAN 10/100/1000 Mbps（默认）；PoE (PD, 802.3at) 可选
• IO 端口 - 视频: 1 x Micro HDMI 输出（可选）
• IO 端口 - SD 卡槽: 1 x Micro SD（最大 32 GB）
• 配件: 100~240V AC 转 DC 适配器；电源线；VESA 螺丝；安装卡扣
• 电源 - 额定: 12V DC via Terminal Block
• 电源 - 适配器: 12V 50W（示例）；可选 9~36V 支持
