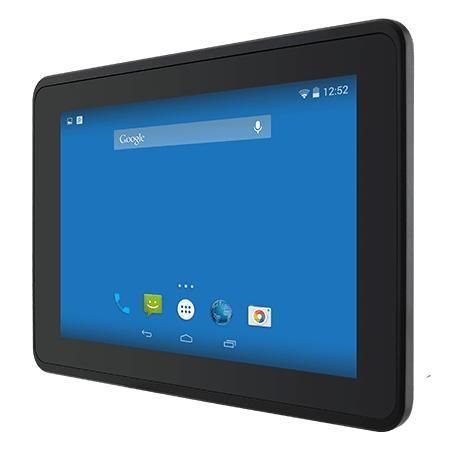

多触点触摸屏工业平板电脑 W10FA3S-EHH2

PCAP电容式触摸屏10.1"1280 x 800

产品概述
W10FA3S-EHH2 是一款 10.1 英寸 NXP i.MX6 E 系列 HMI 面板电脑，面向机器控制、工厂自动化和操作员界面。具备无风扇 ARM 计算平台、投影电容多点触控屏、前部 IP65 防护以及丰富的工业 I/O 接口，便于现场集成。

主要特性

• 10.1 英寸 1280 x 800 投影电容（P‑CAP）多点触控屏
• NXP i.MX6 双核处理器（1.0 GHz）
• 无风扇散热设计
• 前面板 IP65 防护等级
• 接口：USB（Console/Mini、OTG、Type-A）、RS232/422/485、CANBUS（D-sub9）、Micro SD、Micro HDMI（可选）、支持 PoE 的 LAN（PD，802.3at）

True Flat（易清洁）
真平面前面板减少边缘灰尘积聚，便于快速清洁并保持整洁外观。

以太网供电（PoE）
支持 PoE，可通过单根网线同时传输数据和电源，简化安装并利于集中供电管理，减少现场布线。

新一代计算能力
ARM 平台在低功耗下提供高效计算性能，适用于工业物联网和嵌入式 HMI 应用。

P‑Cap 触控（抗划伤）
玻璃覆盖镜片提高抗划伤性，支持 4 点多点触控，提供直观的指尖操作体验。

面板卡扣（快速安装）
随附面板安装卡扣，支持免钻孔快速安装，拆卸后保持面板外观完整。

认证

• 前面板 IP65
• CE
• FCC

技术规格

• 型号：W10FA3S-EHH2
• 制造商：Winmate
• 显示尺寸：10.1 inches
• 触控 / 玻璃：Projected Capacitive Multi Touch (P‑Cap)，4 点多点触控
• 分辨率：1280 x 800
• 面板亮度：350 nits（1000 nits 可选）
• 对比度：800:1
• 可视角度：85/85/85/85
• 有效区域：216.96 x 135.6 mm
• 处理器：NXP i.MX6 双核，1.0 GHz
• 内存：1 GB（默认），2 GB（可选）
• 存储：板载 eMMC 16 GB（默认），32 GB（可选）
• 操作系统（可选）：Linux Ubuntu 18.04；Android 6.0；Debian 7.0；Linux 4.1.15 QT 5.5
• WLAN / 蓝牙：可选（mPCIe 模块）
• 尺寸：267 x 182 x 56.5 mm
• 开孔尺寸（Cut out）：244 x 159 mm
• 重量：1.5 kg
• 安装：面板安装；VESA 安装
• 外壳：金属外壳
• 散热系统：无风扇设计
• 工作湿度：10% 至 90% RH，无冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 防护等级：Front IP65
• USB 接口：1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232）
• 以太网：1 x RJ45 with PoE (PD, 802.3 at)
• 视频：1 x Micro HDMI（可选）
• SD 卡槽：1 x Micro SD
• 扩展：1 x mPCIe 插槽（half-size Wi‑Fi 模块用）
• CANBUS：1 x CANBUS, D-sub9
• 电源输入：1 x 12V DC, 2-Pin 端子
• 配件：100~240V AC 转 DC 适配器（12V 50W）；电源线；驱动光盘 & 使用手册；VESA 螺丝；安装卡扣
• 电源额定 / 适配器：12V DC；适配器 12V 50W
