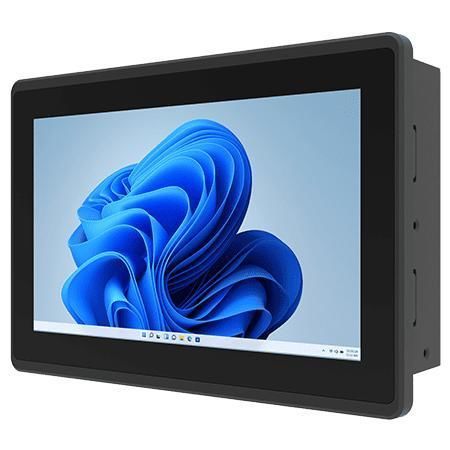

多点触摸屏式工业平板电脑 W07IAN3S-EHT1

PCAP电容式触摸屏7"1024 x 600

概述
Winmate W07IAN3S-EHT1 为 7.0 英寸 E 系列 HMI 面板电脑，面向机器控制、工厂自动化和操作员界面。采用 Intel® Processor N150（6M 缓存，最高 3.60 GHz），结合无风扇设计、前面板 IP65 保护、PCAP 多点触控及双 Intel 2.5GbE 以满足工业级连接与集成需求。

主要特性

• 7.0" 1024 x 600，投射电容式多点触控（PCAP）
• Intel® Processor N150，6M 缓存，最高 3.60 GHz
• 前面板防水防尘，等级 IP65
• 双 Intel® 2.5 Gigabit 以太网控制器
• 无风扇散热，超低功耗

产品简介
W07IAN3S-EHT1 适用于 OEM 集成、控制面板与边缘 HMI 应用。无风扇结构降低维护与灰尘进入风险，前面板 IP65 与 PCAP 触控提供在工业环境中的可靠操作。双 2.5GbE 接口提升网络带宽并支持冗余，利于远程监控与自动化通信。

显示

• 尺寸：7.0 inches
• 触控/玻璃：Projected Capacitive Multi Touch Screen (PCAP)
• 分辨率：1024 x 600
• 面板亮度：320 nits
• 对比度：1000:1
• 可视角度：75, 75, 75, 70
• 有效区域：153.6 x 90 mm

系统规格

• 处理器：Intel® Processor N150，6M 缓存，最高 3.60 GHz
• 内存：8 GB（默认），可选至 16 GB
• 存储：128 GB SSD（默认）；可选 256 GB、512 GB、1 TB、2 TB、4 TB
• 以太网控制器：2 x Intel® 2.5 Gigabit Ethernet
• 安全性：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise (64-bit)、Windows 11 Pro 64-bit、Linux Ubuntu 24.04（Ubuntu 不支持 Wake on Touch）
• WLAN / 蓝牙：可选

机械

• 尺寸：185 x 128 x 56 mm
• 开孔尺寸（Cut out）：174.9 x 117.7 mm
• 重量：2.4 kg
• 安装方式：面板安装（默认）；VESA 安装（可选）
• 外壳：Metal housing & ABS+PC
• 散热系统：无风扇设计

环境

• 工作湿度：10% 至 90% RH，无冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 防护等级：前面 IP65

认证

• CE
• FCC

IO 端口

• USB：2 x USB 3.2 Gen1 Type-A；1 x USB 3.2 Gen2 Type-C（支持 DP Alt. mode）
• 串口：1 x RS232/422/485（默认 RS232）
• 网络：2 x 2.5 Giga LAN RJ45
• 视频：1 x HDMI 2.0（可选）
• 扩展：1 x M.2 2230 E-Key 插槽（用于 Wi‑Fi 模块）
• 电源输入：1 x 12V DC，2.5φ DC 插孔

配件

• 100~240V AC 转 DC 适配器
• 电源线
• VESA 螺钉
• 安装夹

电源

• 电源额定值：12V DC
• 适配器：12V 50W

技术规格

• 型号：W07IAN3S-EHT1
• 品牌：Winmate
• 显示：7.0"（1024 x 600）
• 触控技术：PCAP 多点触控
• 处理器：Intel® N150（6M 缓存，最高 3.60 GHz）
• 内存：8 GB 标配，最高可选 16 GB
• 存储：128 GB SSD 标配；可选最高 4 TB
• 网络：双 Intel® 2.5 Gigabit
• USB 端口：2 x USB-A 3.2 Gen1，1 x USB-C 3.2 Gen2（DP Alt Mode）
• 串口：RS232/422/485
• 视频选项：HDMI 2.0（可选）
• 扩展：M.2 2230 E-Key 用于 Wi‑Fi
• 安全：TPM 2.0
• 安装：面板安装默认，VESA 可选
• 前面保护：IP65
• 工作温度：0°C 至 50°C
• 尺寸：185 x 128 x 56 mm
• 重量：2.4 kg
• 认证：CE、FCC
