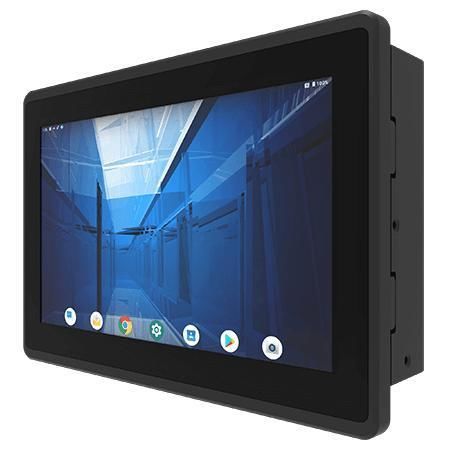

多点触摸屏式工业平板电脑 W07IM3S-EHT1

PCAP电容式触摸屏7"1024 x 600

概述
Winmate W07IM3S-EHT1 是一款基于 ARM A53 四核 2.0 GHz 的 7.0 英寸 E 系列 HMI 面板式 PC，面向机器控制、工厂自动化和操作员 HMI 应用，具备低功耗、前面板 IP65 防护和长期供货能力的设计。

主要特性

• 7.0 英寸 1024 x 600 显示屏，投射式电容多点触控（P-CAP）
• ARM A53 四核 2.0 GHz 处理器
• 无风扇设计，低功耗且现场运行可靠
• 前面板 IP65 防水防尘
• 默认 Android 11；支持 Android 或 Linux 操作系统

产品亮点

• 真平面玻璃前面板，便于清洁，符合卫生要求
• P-Cap 触控配玻璃盖镜，具备耐划伤性并支持 4 点多点触控
• 针对工业 IIoT 与 HMI 任务优化的 ARM 计算能力
• 面板快装夹具实现免打孔快速安装，另可选 VESA 安装

认证
CE, FCC

应用
机器控制、工厂自动化、操作员 HMI、嵌入式工业部署及其他需要坚固、低功耗 HMI 解决方案的关键任务场景。

规格

• 型号：W07IM3S-EHT1
• 显示尺寸：7.0 inches
• 触控 / 玻璃：Projected Capacitive Multi-Touch Screen (P-CAP)
• 分辨率：1024 x 600
• 面板亮度：320 nits
• 对比度：1000:1
• 可视角度：75, 75, 75, 70
• 有效显示区域：153.6 x 90 mm
• 处理器：ARM A53 (Quad Core 2.0 GHz)
• 内存：4 GB LPDDR4
• 存储：32 GB eMMC onboard
• 操作系统：Android 11（默认，可升级至 Android 13）；可选 Linux Yocto 5.15.47 + Qt 5.15；可选 Ubuntu Server 22.04
• 尺寸：185 x 128 x 56 mm
• 开孔尺寸 (Cut out)：175 x 118 mm
• 重量：0.9 kg
• 安装：面板安装；VESA 安装
• 外壳：Plastic housing，背部金属盖
• 散热：无风扇设计
• 工作湿度：10% 至 90% RH（无冷凝）
• 工作温度：0 °C 至 50 °C
• 存储温度：-20 °C 至 60 °C
• 抗冲击：MIL-STD-810H Method 516.8 Procedure I
• 抗振动：MIL-STD-810H Method 514.8 Procedure I
• 防护等级：前面板 IP65
• 认证：CE, FCC
• USB 端口：2 x USB 2.0 Type A；1 x Micro USB 2.0 OTG
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：1 x LAN 10/100/1000 Mbps（默认）；可选 PoE (PD, 802.3at)
• 视频：1 x Micro HDMI 输出（可选）
• SD 卡槽：1 x MicroSD（最大 32 GB）
• 附件：100–240V AC 转 DC 适配器、电源线、VESA 螺丝、安装夹
• 电源：12V DC 带端子；适配器：12V 50W
