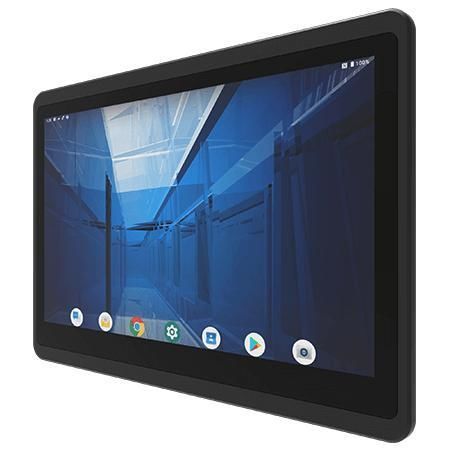

多点触摸屏式工业平板电脑 W15MG3S-EHA4

PCAP电容式触摸屏15.6"1920 x 1080

概述
Winmate W15MG3S-EHA4 是一款 15.6 英寸 E 系列 HMI 面板电脑，适用于机器控制、工厂自动化与操作员界面。该设备采用 ARM 六核平台、无风扇散热设计、前面板 IP65 防护，并默认搭载 Android 13；为特定集成提供可选的 Linux 发行版。

重点特色

• 15.6" 全高清 (1920 × 1080) 投射电容多点触控 (PCAP)
• 处理器：ARM 2 × A78 2.0 GHz + 4 × A55 2.0 GHz
• 无风扇设计，运行安静且功耗低
• 前面板 IP65 防水防尘
• Android 13（默认）；可选 Linux Yocto 和 Ubuntu

显示

• 尺寸：15.6 英寸
• 触控 / 玻璃：投射电容式多点触控屏 (PCAP)
• 分辨率：1920 × 1080
• 面板亮度：400 nits
• 对比度：800:1
• 可视角度：85/85/85/85
• 有效显示区：344.16 × 193.59 mm

系统规格

• 处理器：ARM 2 × A78 2.0 GHz + 4 × A55 2.0 GHz
• 内存：4 GB LPDDR4
• 存储：板载 32 GB
• 操作系统：Android 13（默认）；Linux Yocto 5.15.47 + Qt 5.15（可选）；Ubuntu 22.04（可选）

机械

• 尺寸：402 × 251.3 × 63 mm
• 开孔尺寸 (Cut out)：369 × 228 mm
• 重量：2.8 kg
• 安装方式：面板安装 (Panel mount)
• 外壳：金属前框 + 塑料后盖
• 散热：无风扇设计

环境

• 工作湿度：10%–90% RH，无凝结
• 工作温度：0°C–50°C
• 存储温度：-20°C–60°C
• 抗冲击：符合 MIL‑STD‑810H Method 516.8 Procedure I
• 抗振动：符合 MIL‑STD‑810H Method 514.8 Procedure I
• 防护等级：前面板 IP65

认证

• CE
• FCC

接口

• USB：2 × USB 2.0 Type A；1 × USB 2.0 Type C (OTG)
• 串口：1 × RS232/422/485（默认 RS232）
• LAN：1 × 10/100/1000 Mbps（PoE PD 802.3at 可选）
• 视频：1 × Micro HDMI 输出（可选）
• 存储卡：Micro SD 卡槽

附件

• AC 100–240V 转 DC 适配器
• 电源线
• VESA 螺丝
• 安装夹

电源

• 电源输入：12V DC 端子（Terminal Block）
• 适配器：推荐 12V 50W

特性 / 技术规格

• 型号：W15MG3S-EHA4
• 显示：15.6" FHD (1920×1080)，400 nits，PCAP 多点触控
• 处理器：ARM 2×A78 + 4×A55 @ 2.0 GHz
• 内存 / 存储：4 GB LPDDR4；板载 32 GB
• 外壳与安装：金属前框，塑料后盖；面板安装
• 尺寸 / 重量：402 × 251.3 × 63 mm；2.8 kg
• 散热：无风扇设计
• 前面保护：IP65
• 环境：工作 0°C–50°C；存储 -20°C–60°C；10%–90% RH 无凝结
• 抗冲击与振动：MIL‑STD‑810H
• 接口：USB 2.0 (A×2, C OTG×1), RS232/422/485×1, LAN 10/100/1000×1 (PoE 可选), Micro HDMI (可选), Micro SD
• 电源：12V DC 端子；适配器 12V 50W
• 认证：CE, FCC
