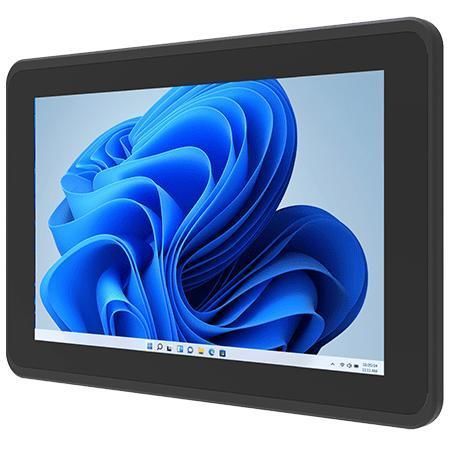

多点触摸屏式工业平板电脑 W10IAN3S-EHH2

PCAP电容式触摸屏10.1"1280 x 800

概述
Winmate W10IAN3S-EHH2 是一款 10.1" E 系列 HMI 面板电脑，搭载 Intel® Processor N150（6M 缓存，最高 3.60 GHz）。适用于机械控制、工厂自动化和操作员 HMI，具备无风扇设计、低功耗、前面板 IP65 防护和双路高速以太网连接。

主要特性

• 10.1" 1280 x 800，投影式电容多点触控（PCAP）
• Intel® Processor N150，6M 缓存，最高 3.60 GHz
• 前面板 IP65 防水防尘
• 双以太网（2 x 2.5 Giga LAN）
• 无风扇散热与超低功耗设计

认证

• CE
• FCC

显示

• 尺寸：10.1 inches
• 触控 / 玻璃：Projected Capacitive Multi Touch Screen (PCAP)
• 分辨率：1280 x 800
• 面板亮度：350 nits
• 对比度：800:1
• 视角：85 / 85 / 85 / 85
• 有效显示区域：216.96 x 135.6 mm

系统规格

• 处理器：Intel® Processor N150, 6M Cache, up to 3.60 GHz
• 内存：8GB（默认）；16GB（可选）
• 存储：128GB SSD（默认）；可选 256GB / 512GB / 1TB / 2TB / 4TB
• 以太网控制器：2 x Intel® 2.5 Gigabit Ethernet
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise (64-bit); Windows 11 Pro (64-bit); Linux Ubuntu 24.04（Ubuntu 不支持 Wake on Touch）
• WLAN / 蓝牙：可选（M.2 2230 E-Key 用于 Wi‑Fi）

机械

• 尺寸：267 x 182 x 56.5 mm
• 开孔（cut out）：244 x 159 mm
• 重量：约 1.5 kg
• 安装：面板安装（默认）；VESA 安装（可选）
• 外壳：金属外壳 & ABS+PC
• 散热：无风扇设计

环境

• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 防护等级：前面板 IP65

IO 接口

• USB：2 x USB 3.2 Gen1 Type-A；1 x USB 3.2 Gen2 Type-C（支持 DP Alt. Mode）
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：2 x 2.5 Giga LAN RJ45
• 视频：1 x HDMI 2.0（可选）
• 扩展：1 x M.2 2230 E-Key 插槽（用于 Wi‑Fi 模块）
• 电源输入：1 x 12V DC，2.5φ DC 插孔

附件

• 100~240V AC 转 12V DC 适配器
• 电源线
• VESA 螺丝
• 安装夹

电源

• 电源额定：12V DC
• 适配器：12V 50W

技术规格

• 型号：W10IAN3S-EHH2
• 品牌：Winmate
• 显示尺寸：10.1"
• 分辨率：1280 x 800
• 触控：Projected Capacitive MultiTouch (PCAP)
• 处理器：Intel® N150，6M Cache，最高 3.60 GHz
• 内存：8GB 默认；16GB 可选
• 存储：128GB SSD 默认；最高可选至 4TB
• 以太网：双 Intel® 2.5 Gigabit
• USB：2 x USB3.2 Gen1 Type-A；1 x USB3.2 Gen2 Type-C
• 串口：1 x RS232/422/485
• 扩展：M.2 2230 E-Key（Wi‑Fi）
• 视频输出：HDMI 2.0（可选）
• 电源输入：12V DC（2.5φ）
• 前面防护：IP65
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 工作湿度：10%–90% RH 非冷凝
• 尺寸：267 x 182 x 56.5 mm
• 开孔：244 x 159 mm
• 重量：约 1.5 kg
• 安装方式：面板安装（默认），VESA 可选
• 外壳材料：Metal Housing & ABS+PC
• 散热方式：Fanless
• 安全：TPM 2.0
• 认证：CE, FCC
